首页欧美晶振维管晶振Vectron Crystal,VXC4晶振,7050四脚晶振

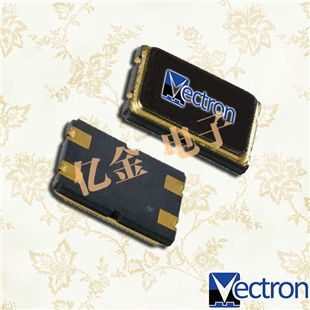

Vectron Crystal,VXC4晶振,7050四脚晶振

  • 频率:8.000~100.000MHZ

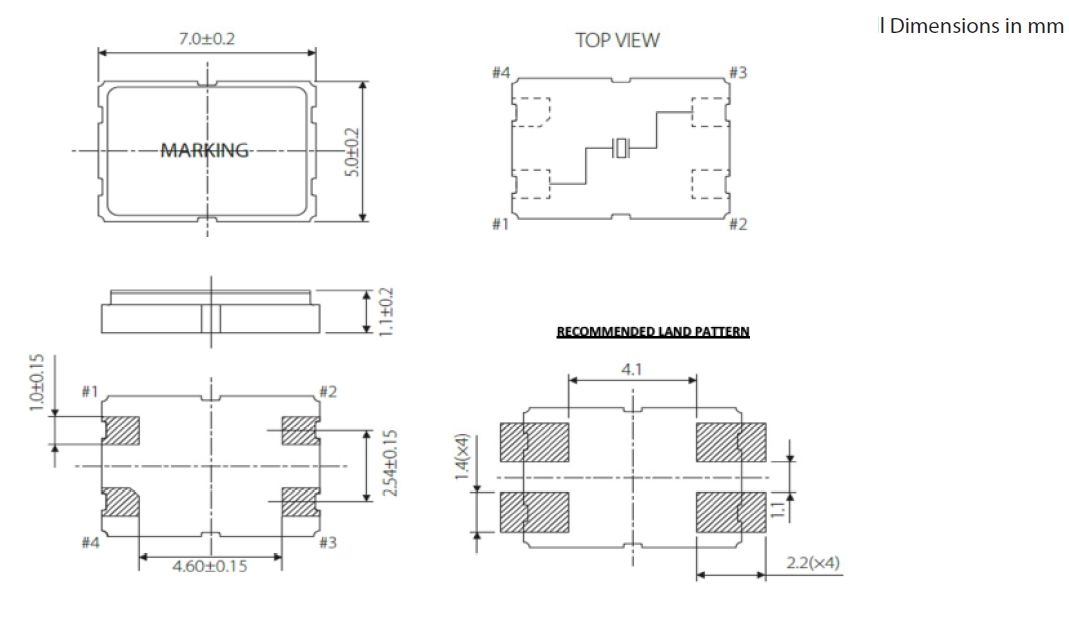

  • 尺寸:7.0*5.0mm
  • 应 用: VectronCrystal,VXC4晶振,7050四脚晶振小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶...
  • RoHS RoHS2


  Vectron Crystal,VXC4晶振,7050四脚晶振小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
  Vectron晶振公司总部设在哈德逊,在北美、欧洲和亚洲设有操作设施和销售办事处,在水晶振荡器和滤镜设计方面都以其技术能力而闻名.公司提供的创新和能力反映了高频率、低成本设计和小型化的趋势,以及更先进的综合解决方案.其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力.
  使命宣言
  Vectron国际晶振集团是频率控制、传感器和混合产品解决方案的首选技术合作伙伴.我们帮助客户“创新、改进和发展”他们的业务.
  质量宣言
  Vectron晶振将继续成为全球市场的世界级供应商,并将运用创新的、前瞻性的道德准则来满足晶振,石英晶振,有源晶振,压控振荡器市场的需求.我们完全致力于认识客户的需求,并以优质、服务、响应和规范的要求来回应这些需求.我们所有的员工都以客户满意度和持续改进为目标.

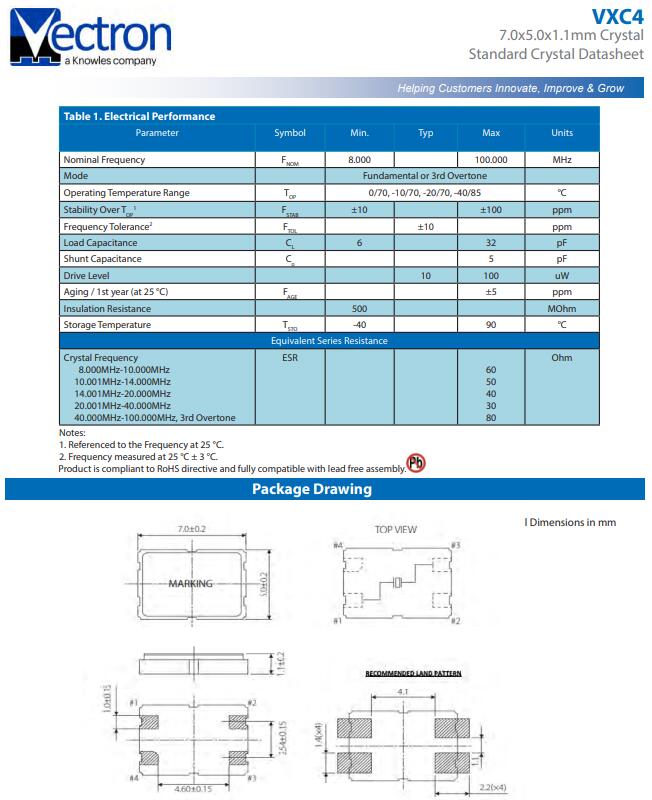

Parameter
Nominal Frequency 8.000~100.000MHZ
Mode Fundamental or 3rd Overtone
Operating Temperature Range 0~70°C
-10~70°C
-20~70°C
-40~85 °C
Stability Over TOP ±10~±100 ppm
Load Capacitance 6~32 PF
Drive Level 10~100uW
Aging / 1st year (at 25 °C) ±5 ppm
Storage Temperature -40~90°C
Crystal Frequency (ESR)
 8.000MHz-10.000MHz
 10.001MHz-14.000MHz
 14.001MHz-20.000MHz
 20.001MHz-40.000MHz
 40.000MHz-100.000MHz 3rd Overtone

60 Ohm
50 Ohm
40 Ohm
30 Ohm
80 Ohm



耐焊性:Vectron Crystal,VXC4晶振,7050四脚晶振
将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品.如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品.在下列回流条件下,对石英晶振产品甚至SMD贴片晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
(1)柱面式产品和DIP产品
晶振产品类型 晶振焊接条件
插件晶振型,是指石英晶振采用引脚直插模式的情况下
比如:椭圆形引脚插件,圆柱晶体引脚插件
手工焊接+300°C或低于3秒钟
请勿加热封装材料超过+150°C
SMD型贴片晶振,是指石英晶振采用SMT高速焊接,或者回流焊接情况下,有些型号晶振高温可达260°,有些只可达230° +260°C或低于@最大值 10 s
请勿加热封装材料超过+150°C
尽可能使温度变化曲线保持平滑:
石英晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等.
