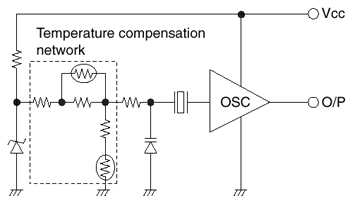

典型的振荡电路的原理图
Rf (回授电阻):用来回授电流与讯号至输入端或调整OP放大器的增益值(gm).
Rd (阻尼电阻/限流电阻):用来抑制流经石英晶体的电流量降低振幅(有时会因驱动电压大小不同而选择使用或取消).
Cg & Cd (接地电容):用来调整输出频率、负性阻抗与Drive level的大小.
负载电容 (CL):石英谐振器一般作为电感组件在振荡电路中起稳定频率作用,而电路的其他组件均可等效为一个负载电容与石英谐振器串联或并联.负载电容的大小将对石英谐振器的等效参数及频率稳定度带来影响.
※ CL: Crystal的负载电容
※ Cs: 杂散电容(Capacitance Stray)指包含IC内部的杂散容值、Layout布线间的电容量、PCB板各层间的寄生电容  等…
※ Cd & Cg :接地电容
NDK的发展：
1948 年  在东京都中央区日本桥设立南部商工株式会社
1949 年  开始晶体谐振器的制造、销售
1970 年 在新泻县新泻市建立Hawk Denshi株式会社（现为 新泻NDK）
1975 年 在美国加利福尼亚州设立美国办事处
1976 年 在宫城县古川市（现为 大崎市）建立古川NDK株式会社
1979 年 在马来西亚建立Asian NDK Crystal Sdn. Bhd. 为取得更大发展而解散美国办事处，设立NDK America, Inc.
1985 年 狭山事业所主楼竣工
1986 年 在爱知县冈崎市设立中部营业所在马来西亚建立Malaysian Quartz Crystal Sdn. Bhd.（现为 NDK Quartz Malaysia Sdn. Bhd.）狭山事业所新馆竣工
1988 年 在新加坡设立NDK Electronics Singapore Pte. Ltd.（现在的 NDK Crystal Asia Pte. Ltd.）在英国设立NDK Europe Ltd.
1989 年 北在北海道函馆市建立函馆NDK株式会社
1990 年 在东京都新宿区西新宿设立总公司事务所在东京证券交易所 市场第2部上市
2001 年  在德国设立NDK Europe Ltd. German Office，（2008年设立NDK Germany Gmbh并开始运作）
2002 年  NDK America, Inc. 的总公司办公室搬至美国伊利诺斯州在美国伊利诺斯州成立NDK America, Inc.在北海道函馆市建立NRSTechnologies Inc. 在中国上海设立日电波水晶（上海）贸易有限公司
2004 年  在北海道千岁市成立千岁技术中心
2005 年  函馆NDK吸收合并NRS Technologies Inc.总公司搬至东京都涉谷区笹塚
       2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证.
