首页进口晶振晶体NP5032SA,NP5032SB有源晶振,六脚SMD振荡器

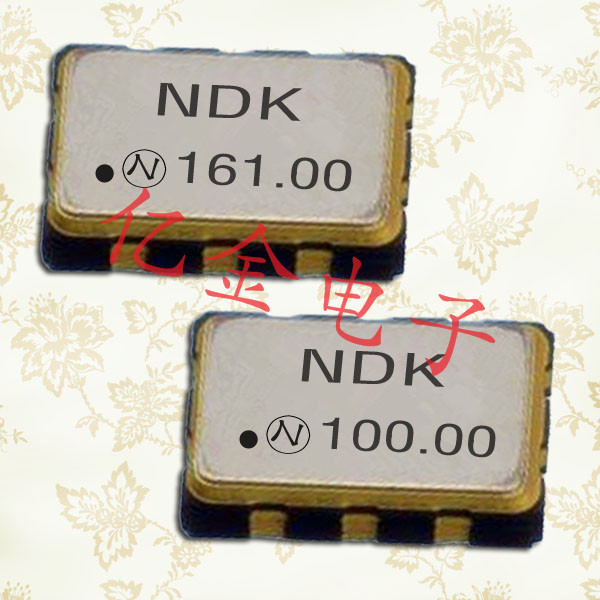

晶体NP5032SA,NP5032SB有源晶振,六脚SMD振荡器

  • 频率:100~161MHZ

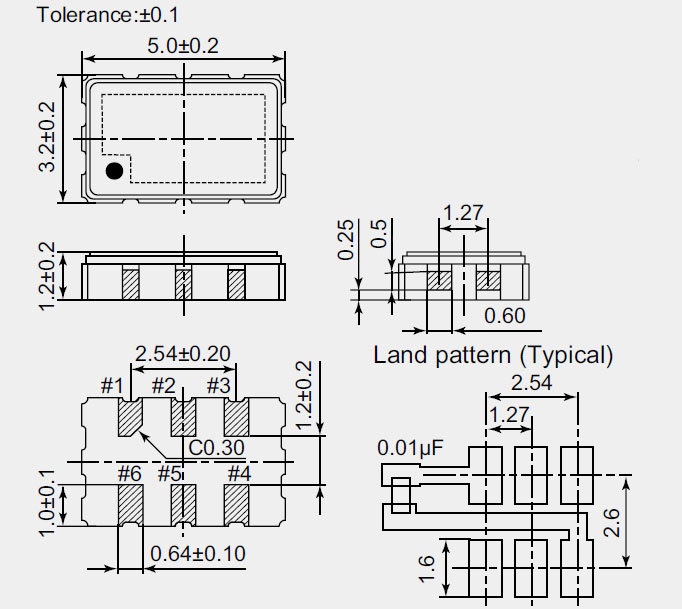

  • 尺寸:5.0*3.2mm
  • 应 用: 主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
  • RoHS RoHS2

            晶体NP5032SA,NP5032SB有源晶振,六脚SMD振荡器 贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

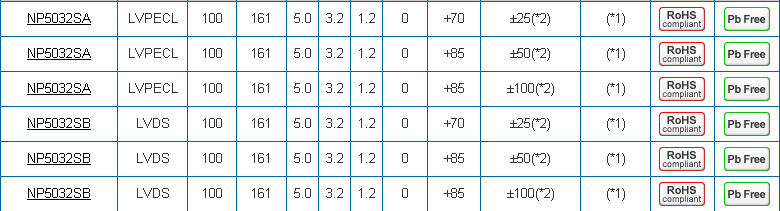

型号 NP5032SA
包装(pcs) 1000/pcs
频率范围(MHZ) 100~161
频率公差 Max. ±25 ×10-6 Max. ±50 ×10-6 Max. ±100 ×10-6
工作温度 0 to +70 0 to +85 0 to +85
保存温度 –55 to +125
电源电压(V) +2.5 ± 5 %, +3.3 ± 10 %

电流消耗
Enable (mA) Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
Stand-by (μA) Max. 30 (STAND-BY=GND)
输出电压(V) VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
VOH : VCC –1.025 to VCC –0.88    (DC characteristics)
上升/下降时间(单位:纳秒) Max. 1 (20 to 80% Waveform)
对称(%) 45 to 55 (at 50% Waveform)
输出负载(Ω) 50 (Terminated to VCC–2.0V)
相位抖动 Max. 1 (Offset frequency : 12kHz to 20MHz)




产品的可靠性(信赖性):
产品的可靠性可以通俗的理解为:产品生产完成后,不会因常规的搬运,储存而使其性能受影响,不会因客户的焊接,清洗和封装等各种使用条件而影响性能.产品的可靠性可以通过各种可靠性试验来衡量,目前常见的可靠性试验有:
高温储存试验 125℃±10℃;1000H±24H
温度循环试验 T1 = -55℃±10℃  T2= 125℃±10℃;循环次数10次.(温度转换约30分钟)
温度冲击试验 T1 = -55℃±10℃  T2= 125℃±10℃;循环次数10次.(温度转换时间5秒)
恒温恒湿试验  TC 85±10℃ H 85% ;1000H±24H
可焊性(焊锡)试验 230±10℃;3 s
耐焊接试验 260±10℃;10 s
跌落试验 75 cm;3 次.
振动试验 频率10 Hz — 2000 Hz;振幅 1.5 mm;每方向 40 分钟.
老化率试验 TC 85±10℃;300 H
寿命试验(MTBF);85℃or125℃;1000H;利用公式及失效产品数计算出产品模拟寿命.
  在试验中恒温恒湿试验主要考察产品储存时会不会出现外观变异,是否会影响焊接,可焊性(焊锡)试验主要考察产品在客户端使用时能否顺利焊接到电路板上,只要原材料不出问题,产品在制程中不严重超温,无严重污染就不会有问题.

NDK的发展:
1948 年 在东京都中央区日本桥设立南部商工株式会社
1950 年 公司名变更为日本电波工业株式会社总公司迁移登记至东京都涉谷区大山町
1954 年 建设、迁移总公司及工厂至东京都涉谷区代代木新町(现为 涉谷区西原)
1960 年 开始晶体振荡器的制造
1964 年 在狭山事业所建成组装工厂在大阪府大阪市设立大阪办事处
1986 年 在爱知县冈崎市设立中部营业所在马来西亚建立Malaysian Quartz Crystal Sdn. Bhd.(现为 NDK Quartz Malaysia Sdn. Bhd.)狭山事业所新馆竣工
1989 年 北在北海道函馆市建立函馆NDK株式会社
1990 年 在东京都新宿区西新宿设立总公司事务所在东京证券交易所 市场第2部上市
1994 年 在中国江苏省建立苏州日本电波工业有限公司在意大利设立NDK Italy SrlNDK取得ISO9001认证
2008 年 品质保证试验室取得ISO/IEC 17025:2005的认证获东京海关批准为特定出口商
2010 年 NDK成为日本国内第一家遵循IFRS准则的企业
           2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证.
           深圳市亿金电子公司是由从事压电石英晶体,水晶振动子,贴片晶振,,表晶32.768KHZ系列,的生产技术和压电通讯产品相关行业经营管理多年的专业人士共同出资,在瑞金老区招商工业园,自购土地新建一家高新技术企业.公司拥有高级工程师,日本石英晶体专业技术人员,技术员等各类专业人员.公司于2008年通过了ISO-9000质量体系国际标准认证以及一系列国家认证的环境与职业健康安全管理体系认证.我们可为用户提供更高性能和更优价格竞争力的全系列石英晶振,有源晶振,陶瓷晶振,表晶32.768K系列.
