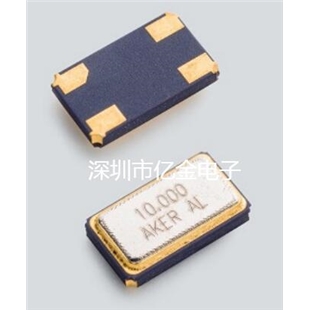

Model	NXE-AHF

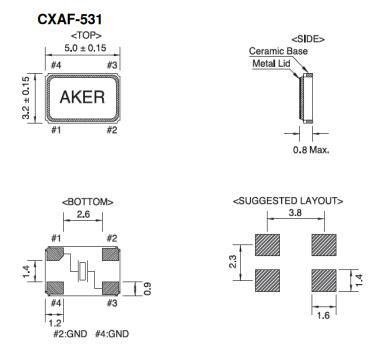

DIMENSION	5.00 X 3.20mm
Frequency
Frequency Range	8 ~ 54.000 MHz
Frequency Tolerance at 25°C±2°C	±10 ~ ±100 ppm (TYP.)
Frequency Stability Over Operating Temp Range	±10 ~ ±100 ppm/±50 ~ ±100 ppm
Operating Temp Range	’-40°C~ +85°C,-40°C~ +125°C ,-55°C~ +125°C
Storage Temp Range	‘-55°C ~ +150°C
Aging Rate	±3ppm/year
Test Circuit	S&A 350A With tt Fixture
Load Capacitance	6 pF ~ 47 pF, series or special
Drive Level	15uW ~ 00uW or special
Shunt Capacitance	7.0pF max

        晶振是为电路提供频率校准的元器件，通常分成有源晶振和无源晶振两个大类别；所以晶振的使用之前要注意的几点：
        1、无源晶振需要外接电压；由于芯片内部有振荡电路，并且晶振的信号电压根据起振电路而定，可以允许不同的电压，但无源晶振通常信号质量和精度较差，需要精确匹配外围电路（电感、电容、电阻等），如需更换晶振时要同时更换外围的电路。
        2、有源晶振不需要芯片的内部振荡器，就可以提供高精度的频率基准，信号质量也较无源晶振要好；相对应的有源晶振要比无源晶振要贵一些。
       3、晶振的脚位图；晶振厂家所制作的产品手册上都会提供外部晶振输入的标准电路，会注明晶振的频率范围和一些重要的参数，所以在设计电路时要了解晶振的脚位图。单片机现在所能接收的晶振频率相对较低，但对于一般控制电路来说足够了。
       4、晶振有一个重要的参数，那就是负载电容值；选择与负载电容值相等的并联电容，就可以得到晶振标称的谐振频率。
