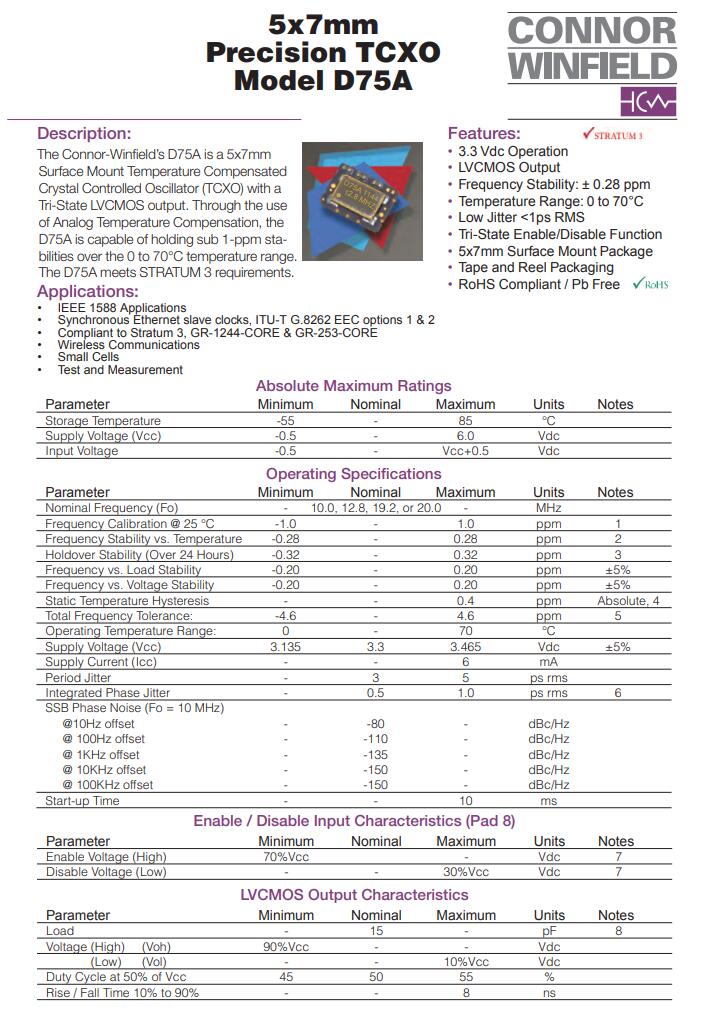

首页欧美晶振康纳温菲尔德晶振康纳温菲尔德晶振,D75A晶振,TCXO晶振

康纳温菲尔德晶振,D75A晶振,TCXO晶振

  • 频率:10.0~20.0MHZ
  • 尺寸:7.0*5.0mm
  • 应 用: 康纳温菲尔德晶振,D75A晶振,TCXO晶振要比普通石英晶体振荡器要高些,它对晶振频率可以起到一个温度补偿的作用。例如:在某些高温的环境下,有些产品会因为高温出现不良的现象,严重甚至会导致整个产品瘫痪,在这种情况...
  • RoHS RoHS2


  康纳温菲尔德晶振,D75A晶振,TCXO晶振要比普通石英晶体振荡器要高些,它对晶振频率可以起到一个温度补偿的作用。例如:在某些高温的环境下,有些产品会因为高温出现不良的现象,严重甚至会导致整个产品瘫痪,在这种情况下就会用到TCXO温补晶振。其原理是通过感应周围环境温度,将温度信息做适当变换后控制晶振的输出频率,以求达到稳定输出频率的效果。温补晶振可以在天气温度变化中起到一个互相补助的作用,遇到气温低的情况它会根据本身的温度补偿电路来补偿由周围温度变化产生出的振荡频率偏差,从而保护产品的稳定性。
  康纳温菲尔德晶振集团是一家以美国为基础的电子产品制造商.在1963年公司成立后,connor- winfield主要专注于设计和制造基于石英的计时电路和振荡器,压电石英晶体、有源晶体、压电陶瓷谐振器,用于广泛的电子应用.在20世纪90年代,connorwinfield扩展到其他产品领域,同时继续专注于其核心的时间根源.
  康纳温菲尔德晶振集团的频率控制产品晶振,石英晶振,有源晶振,压控振荡器等广泛应用于包括电信、局域网、广域网、计算机、其他微处理器和电子设备等多种应用领域.我们专门设计自定义和半自定义频率控制产品,但也提供广泛的标准石英晶体振荡器产品和非晶体振荡器.
康纳温菲尔德晶振公司全球计时解决方案包括两个石英晶体操作;一个晶体振荡器设计制造集团,以及一个专门设计同步时钟、PLL模块的定时产品组,以及用于电信和数据通信应用的特殊函数ASICs,以及全球定位系统(GPS)基于同步以太网应用的定时解决方案.康纳温菲尔德晶振公司拥有广泛的系列产品,比如:晶振,石英晶振, 温补晶振,石英晶体振荡器, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等.还包括标准频率控制装置,以定制定时、蜂窝和全球定位系统解决方案.
  康纳温菲尔德晶振公司继续在频率控制产品设计上进行创新,利用其丰富的50年的历史和丰富的经验,提供高精度、高频率和高性能石英振荡器, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等阵列.尽管引入了竞争共振技术,但基于石英的振荡器仍然提供了长期和短期稳定精度的最高水平,以及与目前可用的其他频率控制技术相比,低抖动和低相位噪音信号产生.

型号 TX236 (TCXO)
输出频率范围 10MHz,12.8MHz,19.2MHz,20.0MHz
标准频率 10MHz,12.8MHz,19.2MHz,20.0MHz
电源电压范围 +0.5?+6.0V
电源电压(Vcc) +3.315V/+3.3V/3.465V
消耗电流 +6mA max
待机时电流 -
输出电压 0.8Vp-p min.(f≦52MHz)(削峰正弦波/DC-coupled)
输出负载 10kΩ//10pF
频率稳定度 常温偏差 ±1×10-6 max.(After 2 reflows)
  温度特性 ±0.28×10-6,±2.5×10-6 max./-30?+85℃
±0.32×10-6,±2.5×10-6 max./-40?+85℃(Option)
  电源电压特性 ±0.2×10-6 max.(VCC ±5%)
  负载变化特性 ±0.2×10-6 max.(10kΩ//10pF±10%)
  长期变化 ±1.0×10-6 max./year




  由于石英晶振在数字电路中的重要性,在使用和设计的时候我们需要小心处理,尤其要注意以下5点细节。
  1. 贴片晶振內部存在石英晶体,所以在受到外部撞击或者跌落的时候容易造成石英晶体断裂破损造成晶振失效。在设计的时候就要考虑晶振的可靠安装以及位置尽量不要靠近板边,设备外壳等等。
  2.在手工焊接或者机器焊接的时候要注意焊接温度,贴片晶振对温度比较敏感,焊接时温度不能过高,并且加热时间尽量短。
  3. 设计的时候尽量缩短贴片晶振部分的走线,石英贴片晶振走线和其他信号线之间保留尽量远的距离,并且推荐将晶振的外壳接地,这些措施都能更好的避免干扰。
  4. 谨慎选择C1、C2的容值。尽量按照厂家提供的推荐值设计。在满足起振要求的前提下,C1、C2的取值可以尽量小,能缩短贴片晶振起振时间。
  5.注意贴片晶振是否被过驱动,过驱动会影响晶振使用寿命。如果用示波器测试发现晶振的输出被削波,波峰波谷被削平,那么就要考虑贴片晶振是否被过驱动。可以适当调整R1限流电阻的阻值。直到输出完整的正弦波。康纳温菲尔德晶振,D75A晶振,TCXO晶振
