首页欧美晶振康纳温菲尔德晶振Connor-Winfield晶振,TX214系列晶振,5032有源晶振

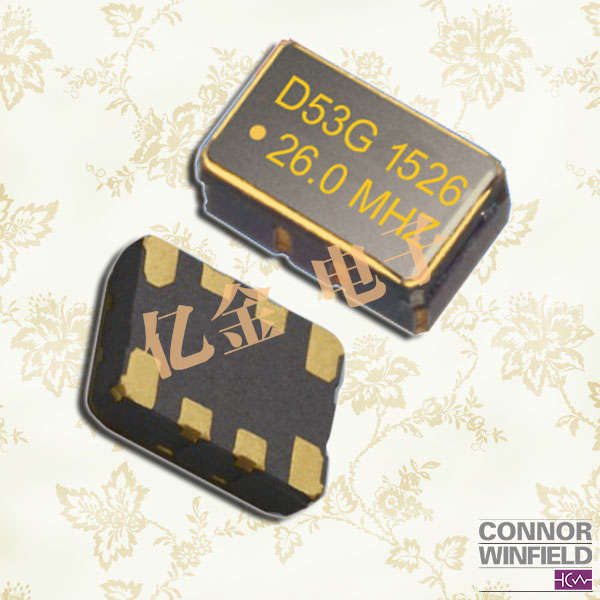

Connor-Winfield晶振,TX214系列晶振,5032有源晶振

  • 频率:6.4~49.152MHZ/6.4~52MHZ
  • 尺寸:5.0*3.2mm
  • 应 用: 在板子上看上去一个不起眼的小器件,但是在数字电路里,就像是整个电路的心脏。数字电路的所有工作都离不开时钟,晶振的好坏,以及晶振电路设计的好坏,会影响到整个系统的稳定性。Connor-Winfield晶振,TX214系列晶振...
  • RoHS RoHS2


  在板子上看上去一个不起眼的小器件,但是在数字电路里,就像是整个电路的心脏。数字电路的所有工作都离不开时钟,晶振的好坏,以及晶振电路设计的好坏,会影响到整个系统的稳定性。Connor-Winfield晶振,TX214系列晶振,5032有源晶振是采用表面贴装技术制造封装的微小型化无插脚晶体振荡器,,具有体积小,焊接方便,效率高等特点,在电子消费产品中十分常见。贴片晶振的体积与型号主要有SMD5070,SMD6035,SMD5032,SMD3225,2520,1510这七种。其中SMD3225和SMD5032晶振市面上比较常见.相对于石英插件晶振,贴片晶振的频率稳定性要更高.
  康纳温菲尔德晶振公司全球计时解决方案包括两个石英晶体操作;一个晶体振荡器设计制造集团,以及一个专门设计同步时钟、PLL模块的定时产品组,以及用于电信和数据通信应用的特殊函数ASICs,以及全球定位系统(GPS)基于同步以太网应用的定时解决方案.康纳温菲尔德晶振公司拥有广泛的系列产品,比如:晶振,石英晶振, 温补晶振,石英晶体振荡器, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等.还包括标准频率控制装置,以定制定时、蜂窝和全球定位系统解决方案.
  康纳温菲尔德晶振公司继续在频率控制产品设计上进行创新,利用其丰富的50年的历史和丰富的经验,提供高精度、高频率和高性能石英振荡器, (PXO)普通晶体振荡器,(TCXO)温补晶体振荡器,(OCXO)恒温晶体振荡器等阵列.尽管引入了竞争共振技术,但基于石英的振荡器仍然提供了长期和短期稳定精度的最高水平,以及与目前可用的其他频率控制技术相比,低抖动和低相位噪音信号产生.
  康纳温菲尔德晶振公司为广泛的应用程序提供各种晶振,石英晶振,贴片晶振,晶体振荡器等水晶产品.标准晶体具有低老化、低串联电阻、基本或三次超调模式,且符合RoHS的要求.精密水晶提供非常低的老化,高Q /低相位噪音,倒置的台面设计,也符合RoHS的标准.我们还专门研究石英晶体微平衡技术,为生物医学传感器、金属沉积监测器、环境监测、化学反应监测器以及大量其他应用提供无限的设计可能性.

Model Number  M502  M503  M504  M505 Model Number  M702 M703  M704  M705
Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave
TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO
Frequency Range 6.4 to 49.152 MHz Frequency Range 6.4 to 49.152 MHz
Frequency Stability ±0.28ppm Frequency Stability ±0.28ppm
Supply Voltage 3.3Vdc Supply Voltage 3.3Vdc
Temperature Range 0 to 70°C Temperature Range -20 to 70°C
Holdover Stability ±0.32ppm  Holdover Stability ±0.32ppm
Model Number  M302 M303  M304  M305 Model Number  M602 M603  M604 M605
Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave
TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO
Frequency Range 6.4 to 49.152 MHz Frequency Range 6.4 to 49.152 6.4 to 49.152 6.4 to 49.152 6.4 to 49.152 M
Frequency Stability ±0.28ppm Frequency Stability ±0.28ppm
Supply Voltage 3.3Vdc Supply Voltage 3.3Vdc
Temperature Range 0 to 85°C Temperature Range -40 to 85°C
Holdover Stability ±0.32ppm  Holdover Stability ±0.32ppm
Model Number  M512 M513  M514  M515 Model Number  M702 M703  M704  M705
Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave
TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO
Frequency Range 6.4 to 49.152 MHz Frequency Range
6.4 to 49.152 MHz
Frequency Stability ±0.50ppm Frequency Stability ±0.28ppm
Supply Voltage 3.3Vdc Supply Voltage 3.3Vdc
Temperature Range 0 to 70°C Temperature Range -20 to 70°C
Holdover Stability ±0.32ppm  Holdover Stability ±0.32ppm
Model Number  M312 M313  M314 M315 Model Number  M712 M713  M714  M715
Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave
TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO
Frequency Range 6.4 to 49.152 MHz Frequency Range 6.4 to 49.152 MHz
Frequency Stability ±0.50ppm Frequency Stability ±0.50ppm
Supply Voltage 3.3Vdc Supply Voltage 3.3Vdc
Temperature Range 0 to 85°C Temperature Range -20 to 70°C
Holdover Stability ±0.32ppm  Holdover Stability ±0.32ppm
Model Number  M522 M523  M524 M525 Model Number  M722 M723  M724  M725
Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave
TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO
Frequency Range 6.4 to 52 MHz Frequency Range 6.4 to 49.152 MHz
Frequency Stability ±1.00ppm Frequency Stability 1.00ppm
Supply Voltage 3.3Vdc Supply Voltage 3.3Vdc
Temperature Range 0 to 70°C Temperature Range -20 to 70°C
Holdover Stability ±0.32ppm  Holdover Stability ±0.32ppm
Model Number  M322  M323  M324  M325 Model Number  M622 M623  M624 M625
Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave Output Type LVCMOS Clipped Sinewave LVCMOS Clipped Sinewave
TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO TCXO/VCTCXO TCXO TCXO VCTCXO VCTCXO
Frequency Range 6.4 to 52 MHz Frequency Range 6.4 to 52 MHz
Frequency Stability ±1.00ppm Frequency Stability ±1.00ppm
Supply Voltage 3.3Vdc Supply Voltage 3.3Vdc
Temperature Range 0 to 85°C Temperature Range -40 to 85°C
Holdover Stability ±0.32ppm  Holdover Stability ±0.32ppm



  Connor-Winfield晶振,TX214系列晶振,5032有源晶振由于石英贴片晶振在数字电路中的重要性,在使用和设计的时候我们需要小心处理,尤其要注意以下5点细节。
  1. 贴片晶振內部存在石英晶体,所以在受到外部撞击或者跌落的时候容易造成石英晶体断裂破损造成晶振失效。在设计的时候就要考虑晶振的可靠安装以及位置尽量不要靠近板边,设备外壳等等。
  2.在手工焊接或者机器焊接的时候要注意焊接温度,贴片晶振对温度比较敏感,焊接时温度不能过高,并且加热时间尽量短。
  3. 设计的时候尽量缩短贴片晶振部分的走线,石英贴片晶振走线和其他信号线之间保留尽量远的距离,并且推荐将晶振的外壳接地,这些措施都能更好的避免干扰。
  4. 谨慎选择C1、C2的容值。尽量按照厂家提供的推荐值设计。在满足起振要求的前提下,C1、C2的取值可以尽量小,能缩短贴片晶振起振时间。
  5.注意贴片晶振是否被过驱动,过驱动会影响晶振使用寿命。如果用示波器测试发现晶振的输出被削波,波峰波谷被削平,那么就要考虑贴片晶振是否被过驱动。可以适当调整R1限流电阻的阻值。直到输出完整的正弦波。
