Crystek有源晶体,CCPD-033振荡器,CCPD-033X-25-150.000晶振

  • 频率:77.76~161.1328MHZ

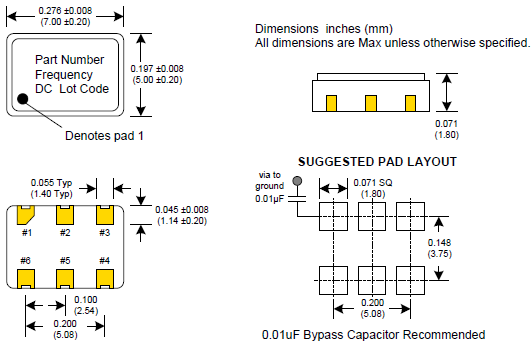

  • 尺寸:7.0*5.0mm
  • 应 用: Crystek有源晶体,CCPD-033振荡器,CCPD-033X-25-150.000晶振,小型SMD进口有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密...
  • RoHS RoHS2


       Crystek有源晶体,CCPD-033振荡器,CCPD-033X-25-150.000晶振,小型SMD进口有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
       Crystek有源晶体,CCPD-033振荡器,CCPD-033X-25-150.000晶振,Crystek晶振是目前生产石英晶体振荡器方面位于全球领先地位,专业生产各种有源晶振,压控晶振,温补晶振,压控温补晶振等,占市场上的石英晶体振荡器总额的大多数。为未来的科技做出了巨大的贡献。
       Crystek晶振集团与各部门建立有效的合作体系,为客户提供快速高质量的产品和服务,并与客户一起发展.为了向客户提供顶级的石英晶体,贴片晶振,有源晶振,压控晶体振荡器等产品,确保了石英晶振,贴片晶振,无源晶体振荡器等产品的质量控制过程,通过实施基础设施,通过各种商业地点的计算机网络,以及质量控制系统(ISO 9001)认证,实现了完美的通信领域产品.

Frequency Range:  77.760 MHz to 161.132800 MHz
Frequency Stability Options(ppm): ±20, ±25, ±50, ±100
Temperature Range:
           (Option M)
           (Option X)
(standard) 0°C to +70°C
-20°C to +70°C
-40°C to +85°C
Storage:  -45°C to 90°C
Input Voltage: 3.3V ± 0.3V
Input Current: 55mA Typical, 88mA Max
Standby Current: 30uA Max
Output:
        Symmetry:
        Rise/Fall Time:

Differential LVPECL
45/55% Max @ zero crossing point
1ns Max (20% to 80%)
Logic: Terminated to Vdd-2V into 50 惟
Temp. 0°C to 85°C “0”=1.490 Min, 1.680 Max
“1”=2.275 Min, 2.420 Max
Temp. -40°C to 0°C “0”=1.470 Min, 1.745 Max
“1”=2.215 Min, 2.420 Max
Disable Time:
Start-up Time:
Phase Jitter: 12kHz~80MHz
200ns Max
2ms Max
0.5ps Typical, 1ps RMS Max
Phase Noise: (See Plot Below)
Sub-harmonics: None
Aging:  <3ppm 1st year, <1ppm every year thereafter



  Crystek晶振注意事项:
        粘合剂
  请勿使用可能导致32.768KHZ贴片石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)
  卤化合物
  请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.Crystek有源晶体,CCPD-033振荡器,CCPD-033X-25-150.000晶振.
  静电
  过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
  未用输入终端的处理
  未用针脚可能会引起噪声响应,从而导致32.768KHZ进口有源晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
  热影响
  重复的温度巨大变化可能会降低受损害的无源晶体的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
  安装方向
  进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
  通电
  不建议从中间电位和/或极快速通电,否则会导致晶振无法产生振荡和/或非正常工作.
