首页欧美晶振Pletronics晶振Pletronics晶振,HC55D晶振,HCSL输出晶振

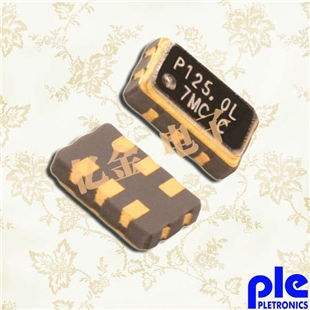

Pletronics晶振,HC55D晶振,HCSL输出晶振

  • 频率:13MHZ~220MHZ
  • 尺寸:5.0*3.2mm
  • 应 用: Pletronics晶振,HC55D晶振,HCSL输出晶振超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严...
  • RoHS RoHS2


  Pletronics晶振,HC55D晶振,HCSL输出晶振超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.
低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
  Pletronics晶振公司创建于1979年,主要研发生产晶振,石英晶振,有源晶体,石英晶体振荡器等元件.至今已有超过30年之久的工程和制造经验.所生产的产品使用范围广包括亚洲、欧洲和北美的制造业.Pletronics晶振公司拥有国际工程,物流和销售支持.产品设计创新,价格竞争有优势,订货交期时间短在业界具有较好的声誉.
  Pletronics晶振公司关注用户需求,不断研发新品,改善现有产品.能够满足不同客户对于石英晶振, 贴片晶振,温补晶体振荡器等频率控制元件的需求提供一个完整的解决方案.

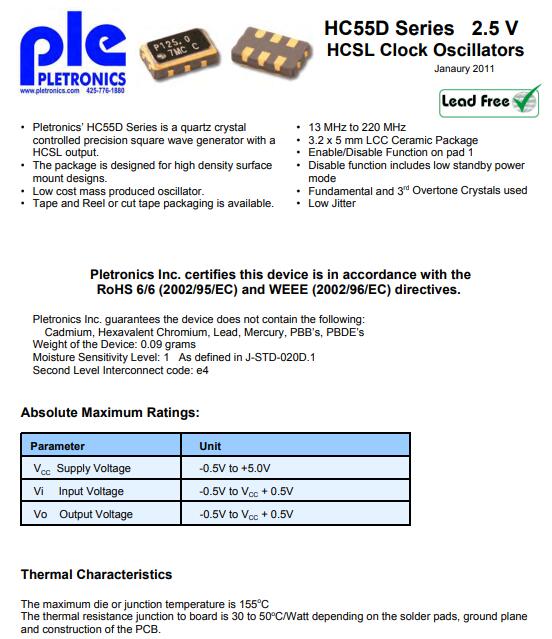

型号 符号 HC55D
输出规格 - HCSL
输出频率范围 fo 13~220MHz
电源电压 VCC +2.5V
频率公差
(含常温偏差)
f_tol ±50×10-6 max., ±100×10-6 max.
保存温度范围 T_stg -40~+85℃
运行温度范围 T_use -10~+70℃ ,-40~+85℃
消耗电流 ICC 20mA max.
待机时电流(#1引脚"L") I_std 10μA max.
输出负载 Load-R 100Ω (Output-OutputN)
波形对称 SYM 45?55% [at outputs cross point]
0电平电压 VOL -
1电平电压 VOH -
上升时间 下降时间 tr, tf 0.4ns max. [20?80% Output-OutputN]
差分输出电压 VOD1, VOD2 0.247~0.454V
差分输出误差 ⊿VOD 50mV [⊿VOD=|VOD1VOD2|]
补偿电压 VOS 1.125?1.375V
补偿电压误差 ⊿VOS 50mV
交叉点电压 Vcr -
OE端子0电平输入电压 VIL VCC×0.3 max.
OE端子1电平输入电压 VIH VCC×0.7 min.
输出禁用时间 tPLZ 200ns
输出使能时间 tPZL 2ms
周期抖动(1) tRMS 5ps typ. (13.5MHz≦fo<27MHz) / 2.5ps typ. (27MHz≦fo<212.5MHz) (σ)
  tp-p 33ps typ. (13.5MHz≦fo<27MHz) / 22ps typ. (27MHz≦fo<212.5MHz) (Peak to peak)
总抖动(1) tTL 50ps typ. (13.5MHz≦fo<27MHz) / 35ps typ. (27MHz≦fo<212.5MHz) [tDJ + n×tRJ n=14.1(BER=1×10-12) (2)]
相位抖动 tpj 1.5ps max. (13.5MHz≦fo<27MHz) / 1ps max. (27MHz≦fo<212.5MHz)
[13.5MHz≦fo<40MHz,fo offset:12kHz?5MHz fo≧40MHz,fo offset:12kHz?20MHz]



  通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
  Pletronics晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的压电石英晶体、有源晶体、压电陶瓷谐振器,晶体振荡器,有源晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.Pletronics晶振,HC55D晶振,HCSL输出晶振
  实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.
  Pletronics晶振致力于环境保护,包括预防污染.在晶体振荡器,有源晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.
