QANTEK石英晶体,QC6B晶振,6035二脚晶振

  • 频率:8.000~160.000MHZ

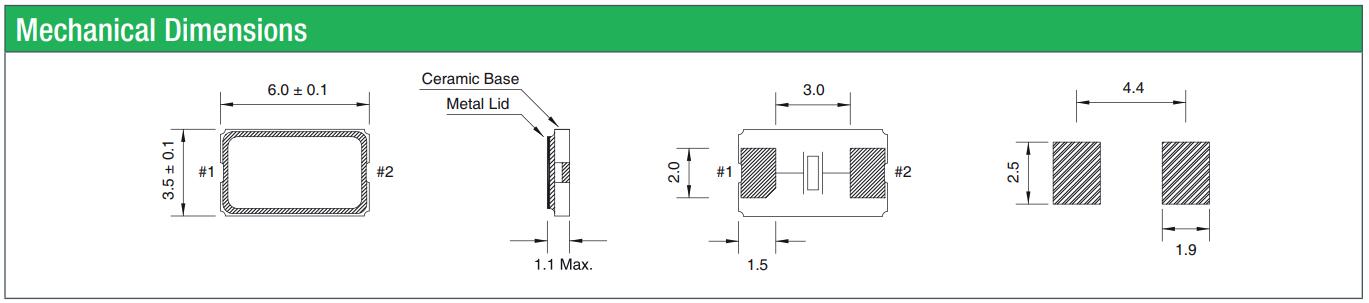

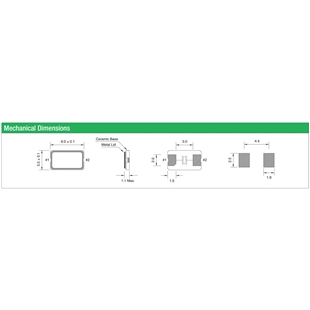

  • 尺寸:6.0*3.5mm
  • 应 用: 超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性...
  • RoHS RoHS2


  超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.
低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
  小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
  QANTEK技术公司成立于2005年,其愿景是成为具有卓越设计和技术支持的全球时间和频率管理组件制造商。
  为追求这一愿景,QANTEK制造符合ISO / TS质量标准。QANTEK石英晶体,QC6B晶振,6035二脚晶振
  QANTEK创造了极具竞争力的商业模式,使其能够为原始设备制造商,合同制造商和分销商提供广泛的高可靠性微处理器晶体和晶体振荡器。QANTEK为我们的客户提供高质量的产品,具有竞争力的价格,及时交付,优秀的工程和技术支持,以及在短时间内改变生产要求的灵活性。QANTEK的商业模式是通过在初始设计,原型设计和制造流程中为其提供帮助,与客户发展紧密的长期关系。
  我们的供应渠道组织高效实用。所有的销售,工程和管理职能都在Ft。美国佛罗里达州劳德代尔市。亚洲,欧洲和中东国家的直接产品来自位于德国和香港的三个分销中心之一。所有北美(包括加拿大)和南美的货物都由我们的Ft处理。除非客户另有要求,否则佛罗里达州劳德代尔设施。销售代表和分销商战略性地位于世界各地,并提供本地技术和产品支持。
  QANTEK为每位客户分配一位作为主要联系人的客户经理,负责开发QANTEK资源的业务关系以满足每位客户的需求。通过此系统,QANTEK可以保持强大的客户关系,而响应式服务和支持最重要。QANTEK希望成为您首选的频率管理产品供应商.

General Specifications
Frequency Range Fundamenta
8.000 to 40.000MHz
40.100 to 160.000MHz
Frenquency Tolerance at 25°C ±10 to ±30ppm (±30ppm standard)
Frequency Stability over Temperature Range See Stability vs. Temperature Table
Storage Temperature -55 to +125°C
Aging per Year ±3ppm max
Load Capacitance CL 10 to 32pF and Series Resonance
Shunt Capacitance C0 7.0pF max.
Drive Level 500μW max
Insulation Resistance (MΩ)  500 at 100Vdc ±15Vdc



实际中一定要根据振荡电路的类型选配合适的晶振,否则将因晶振使用不当或选用错误造成电器工作异常或不能工作。选用贴片晶振应遵循以下6点原则。
1、表面观看。看贴片晶振外壳标记文字是否清晰规范、是否存在裂痕、引脚上是否已经焊过锡,如果从外表上发现了晶振出现瑕疵,就不应该使用。
2、选择型号。选用的贴片晶振看清外壳的型号标记,型号表明了晶振的多项参数性能,如果晶振型号选择不当,将导致产品应用不匹配,不能正常工作。QANTEK石英晶体,QC6B晶振,6035二脚晶振
3、选择谐振频率。选用的贴片晶振慎重考虑谐振频率是否适应实际电路的要求。如果振荡电路需要4.43MHz的晶振,就绝不能选用谐振频率为500KHZ的晶振。
4、选择负载电容。选用的贴片晶振选准了谐振频率后,还要特别注意石英晶振的负载电容属性,辨明它是低负载电容型还是高负载电容型。只有谐振频率、负载电容两项参数同时满足实际电路的需求,才算选择正确。如果有一项参数不符合要求,就选择错了。
5、选择晶振的类型。在选用的贴片晶振要考虑类型,即要搞清楚晶振是串联谐振型还是并联谐振型。串联谐振型晶振为低负载电容,并联谐振器晶振为高负载电容,如果上一步把握正确,那么选用晶振的类型也就符合了。
6、晶振的替换原则。一个晶振如果损坏了,原则上应选用原型号晶振替换。在没有原型号时,可考虑用其他型号或其他类型的晶振来替代。
