首页欧美晶振维管晶振维管石英晶体,VXM4晶振,4025贴片晶振

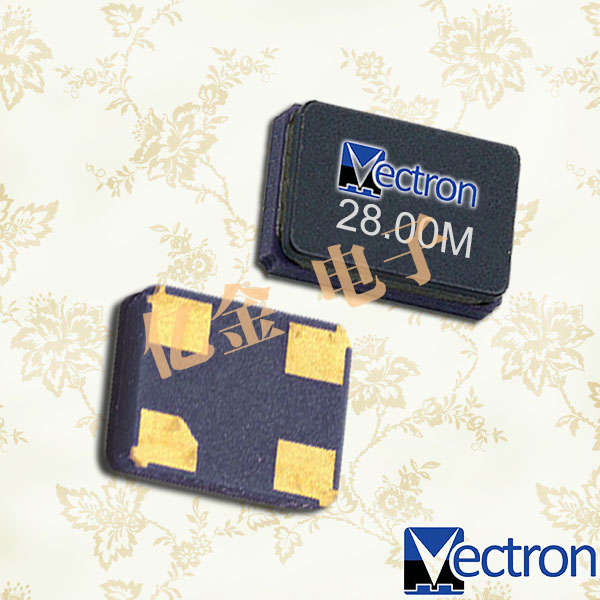

维管石英晶体,VXM4晶振,4025贴片晶振

  • 频率:12.000~60.000MHZ
  • 尺寸:4.0*2.5mm
  • 应 用: 维管石英晶体,VXM4晶振,4025贴片晶振是一个薄而小型的贴片晶振,紧跟现代化的潮流,频率从14MHZ至60MHZ.优良的环境特性及热冲击性,电气性是办公自动化的理想产品.适用于AV视听,蓝牙及无线局域网的应用.无铅满足使用无铅...
  • RoHS RoHS2


  维管石英晶体,VXM4晶振,4025贴片晶振是一个薄而小型的贴片晶振,紧跟现代化的潮流,频率从14MHZ至60MHZ.优良的环境特性及热冲击性,电气性是办公自动化的理想产品.适用于AV视听,蓝牙及无线局域网的应用.无铅满足使用无铅焊料.
  Vectron晶振集团是一家产品制造商和解决方案的国际企业,以其独特的技术领先.Vectron晶振核心竞争力结合了经典的水晶,看到技术和复杂的集成电路和先进的包装.除了这些极具创新性的能力外,Vectron力求做到极具灵活性,专注于服务,迅速作出反应,专业地帮助客户创新、改进和发展业务.
  Vectron晶振公司总部设在哈德逊,在北美、欧洲和亚洲设有操作设施和销售办事处,在水晶振荡器和滤镜设计方面都以其技术能力而闻名.公司提供的创新和能力反映了高频率、低成本设计和小型化的趋势,以及更先进的综合解决方案.其中一些关键技术包括:ASIC设计、表面安装技术、陶瓷封装、混合制造到类“S”、“高频基础”(HFF)晶体设计和空间组件能力.
使命宣言
  Vectron国际晶振集团是频率控制、传感器和混合产品解决方案的首选技术合作伙伴.我们帮助客户“创新、改进和发展”他们的业务.

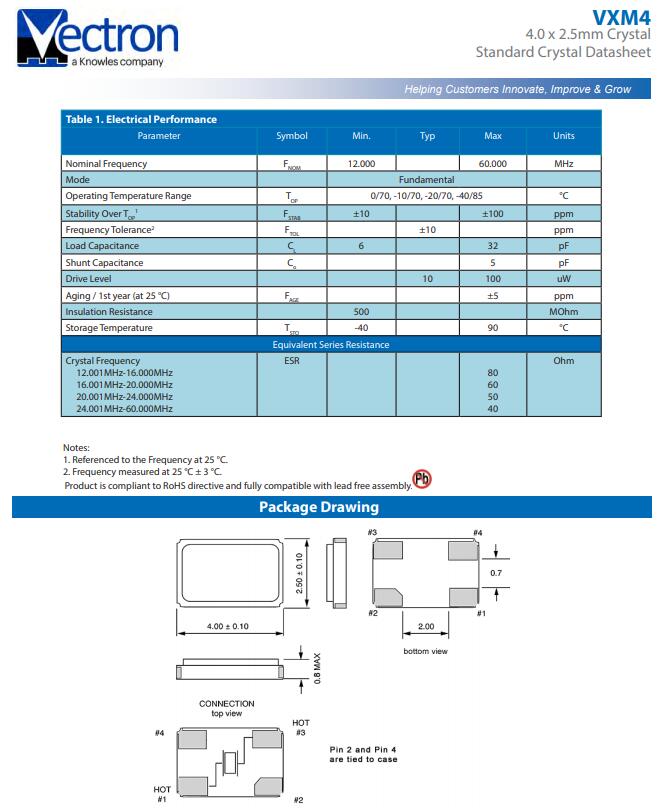

Parameter
Nominal Frequency 14.000~60.000MHZ
Mode Fundamental, AT - Cut
Operating Temperature Range 0~70°C
-10~70°C
-20~70°C
-40~85 °C
Stability Over TOP ±10~±100 ppm
Load Capacitance 6~32 PF
Drive Level 10~100uW
Aging / 1st year (at 25 °C) ±5 ppm
Storage Temperature -40~90°C
Crystal Frequency (ESR)
 14.000MHz-20.000MHz
 20.001MHz-30.000MHz
 30.001MHz-35.000MHz
 35.001MHz-60.000MHz
80 Ohm
60 Ohm
50 Ohm
40 Ohm



  无源晶体与有源晶振的区别、应用范围及用法:
1、无源晶体——无源晶体需要用DSP片内的振荡器,在datasheet上有建议的连接方法。无源晶体没有电压的问题,信号电平是可变的,也就是说是根据起振电路来决定的,同样的晶体可以适用于多种电压,可用于多种不同时钟信号电压要求的DSP,而且价格通常也较低,因此对于一般的应用如果条件许可建议用晶体,这尤其适合于产品线丰富批量大的生产者。
无源晶体相对于晶振而言其缺陷是信号质量较差,通常需要精确匹配外围电路(用于信号匹配的电容、电感、电阻等),更换不同频率的晶体时周边配置电路需要做相应的调整。建议采用精度较高的石英晶体,尽可能不要采用精度低的陶瓷警惕。
2、有源晶振——有源晶振不需要DSP的内部振荡器,信号质量好,比较稳定,而且连接方式相对简单(主要是做好电源滤波,通常使用一个电容和电感构成的PI型滤波网络,输出端用一个小阻值的电阻过滤信号即可),不需要复杂的配置电路。维管石英晶体,VXM4晶振,4025贴片晶振
有源晶振通常的用法:一脚悬空,二脚接地,三脚接输出,四脚接电压。相对于无源晶体,有源晶振的缺陷是其信号电平是固定的,需要选择好合适输出电平,灵活性较差,而且价格高。
对于时序要求敏感的应用,个人认为还是有源的晶振好,因为可以选用比较精密的晶振,甚至是高档的温度补偿晶振。有些DSP内部没有起振电路,只能使用有源的晶振,如TI的6000系列等。有源晶振相比于无源晶体通常体积较大,但现在许多有源晶振是表贴的,体积和晶体相当,有的甚至比许多晶体还要小。
