首页进口晶振DSA535SD贴片晶振,日本大真空品质,压控温补振荡器,无铅晶振价格,GPS晶振,1XTQ10000VFA

DSA535SD贴片晶振,日本大真空品质,压控温补振荡器,无铅晶振价格,GPS晶振,1XTQ10000VFA

频率：9.6~40.00MHZ

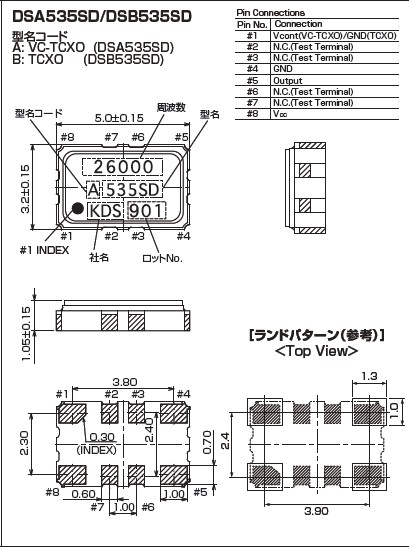

尺寸：5.0*3.2mm详细请浏览PDF文档
应　用： 高精度小型表面贴片型晶体谐振器，"1XTQ10000VFA"最适用于移动通信终端的基准时钟等移动通信领域。小型、薄型具备各类移动通信的基准时钟源用频率、优良的电气特性、耐环境性能适用于移动通信领域

DSA535SD贴片晶振,日本大真空品质,压控温补振荡器,无铅晶振价格,GPS晶振,"1XTQ10000VFA"KDS集团公司所生产的石英温补晶体振荡器(TCXO),数字温度补偿晶体振荡器(DCXO),恒温晶体振荡器(OCXO),晶体滤波器(Crystal Filter).晶体谐振器主要生产频率范围:从1.8MHZ→100.000MHZ;晶体振荡器主要生产频率范围:1.000MHZ→1000MHZ.其中 OCXO恒温晶振温度稳定度可达到±0.01PPM,KDS晶振性能稳定,精度高,体积小,在恶劣环境也能正常工作,TCXO温补晶振温度稳定度可达±0.5PPM.在普通晶体谐振器和振荡器中,我们可接受高频率和偏频率以及少数量的高精度宽温的制作. 具有最适合于移动通信设备用途的高稳定的频率温度特性.

项目	记号	DSA535SD	条件
频率	f_nom	9.6~40MHZ
频率容许偏差	f_tol	±20x10−6, ±50x10−6
顶点温度	Ti	+25±5°C
二级温度系数	B	(−3.5±1.0)x10−8/°C2
负载容量	CL	7.0pF/9.0pF/12.5pF
串联电阻	R1	65kÙ 最大值
绝对最大激励等级	DLmax.	1μW
推荐激励等级	DL	0.1μW
并联电容	C0	0.8pF 典型值
频率老化程度	f_age	±3x10-6	+25±3°C，第一年
工作温度范围	T_use	-40°C～+85°C
保存温度范围	T_stg	-40°C～+125°C	单件保管

当晶体"1XTQ10000VFA"产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响.这种现象对通信器材通信质量有影响.尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作. 设计指导：

(1) 理想情况下,机械蜂鸣器应安装在一个独立于晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2) 在设计时请参考相应的推荐封装.

(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

KDS贴片晶振产品面向社会备受电子元器件市场青睐,不断努力不断创新给社会创造价值这离不开广大消费者的支持与厚爱.在此郑重声明本集团以下简称(KDS)在中国的代理商除了北京中国电子研究院,广州电子研究所,深圳市亿金电子有限公司,香港KDS办事处,台湾KDS办事处,是正规的代理销售企业,其余地区以及公司,个人所销售的KDS产品均不能保证是原装正品,为了保证各个消费者的产品质量请您选择正规渠道定制货品.
KDS日本大真空"1XTQ10000VFA"晶振以优良的产品迅速占领了中国市场,现如今大真空品牌在国内电子元件中深入民心以专业化系统在全国各地的工厂生产.高超的生产技术一流的生产设备, 自动化生产设施的优势既而节省劳动力,如有用到日本大真空晶振贴片或插件的客户请与国内深圳市亿金电子大真空株式会社指定代理商联系.

日本大真空晶体科技本于‘善尽企业责任、"1XTQ10000VFA"降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.

2003年大真空通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则,公司事业废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY 绿色伙伴(Green Partner)验证.
