首页进口晶振石英晶振,NX5032SD晶体,兆赫兹晶体谐振器

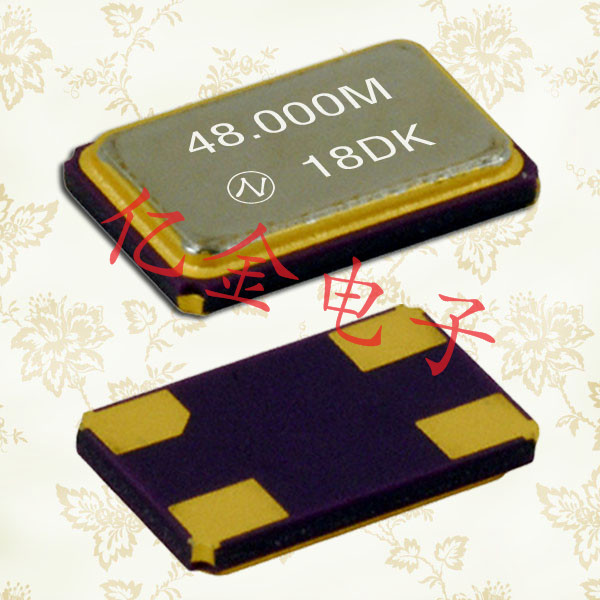

石英晶振,NX5032SD晶体,兆赫兹晶体谐振器

  • 频率:11.0592M~40MHZ
  • 尺寸:5.0*3.2mm
  • 应 用: 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域.
  • RoHS RoHS2

         石英晶振NX5032SA,NX5032SD晶体,晶振11.0592M贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

型号 NX5032SA
包装(pcs) 1000/pcs
频率范围(MHZ) 11.0592 to 40
频率公差 Max. ±25 ×10-6 Max. ±50 ×10-6 Max. ±100 ×10-6
工作温度 0 to +70 0 to +85 0 to +85
保存温度 –55 to +125
电源电压(V) +2.5 ± 5 %, +3.3 ± 10 %

电流消耗
Enable (mA) Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
Stand-by (μA) Max. 30 (STAND-BY=GND)
输出电压(V) VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
VOH : VCC –1.025 to VCC –0.88    (DC characteristics)
上升/下降时间(单位:纳秒) Max. 1 (20 to 80% Waveform)
对称(%) 45 to 55 (at 50% Waveform)
输出负载(Ω) 50 (Terminated to VCC–2.0V)
相位抖动 Max. 1 (Offset frequency : 12kHz to 20MHz)




在技术文献及产品应用上, 石英晶体共振子的共振有三组不同定义及特性的共振频率.
(1) 串联谐振频率及并联谐振频率 ( fs , fp )(series resonance frequency and parallel resonance frequency)
(2) 谐振频率及反谐振频率 ( fr , fa )(resonance frequency and anti-resonance frequency)
(3) 最大电导频率及最小电导频率 ( fm , fn )(maximum admittance frequency minimum admittance frequency).
这三组频率的导纳(admittance)图, 可以从(如图)复数坐标清楚的看到串联偕振频率及并联偕振频率, fs and fp ,是分别由电导(real part of the admittance)最大和阻抗(real part of the electric input impedance)最大时的频率.谐振频率及反谐振频率, fr and fa , 分别是当电导等于零(纯电阻特性)的二个频率. 在这个时候, fr 的阻抗为 1 / Rr 而fa 的阻抗为 1/ Ra.

NDK的发展:
1948 年 在东京都中央区日本桥设立南部商工株式会社
1949 年 开始晶体谐振器的制造、销售
1950 年 公司名变更为日本电波工业株式会社总公司迁移登记至东京都涉谷区大山町
1970 年 在新泻县新泻市建立Hawk Denshi株式会社(现为 新泻NDK)
1975 年 在美国加利福尼亚州设立美国办事处
1976 年 在宫城县古川市(现为 大崎市)建立古川NDK株式会社
1979 年 在马来西亚建立Asian NDK Crystal Sdn. Bhd.
2002 年 NDK America, Inc. 的总公司办公室搬至美国伊利诺斯州在美国伊利诺斯州成立NDK America, Inc.在北海道函馆市建立NRS
Technologies Inc.
在中国上海设立日电波水晶(上海)贸易有限公司
2004 年 在北海道千岁市成立千岁技术中心
2005 年 函馆NDK吸收合并NRS Technologies Inc.总公司搬至东京都涉谷区笹塚.
经营理念:
要认识到作为世界一流厂家的使命和责任,要始终在行业中起带头作用.
抢先取得社会需求,为客户提供高质量的服务.
追求使用更方便、更稳定的发振源,创造更高的附加价值.
不畏失败,向困难挑战,努力培养出能自我开发的人才.


        NDK晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准. 自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.NDK电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.亿金电子:是由从事压电石英晶体,水晶振动子,贴片晶振,表晶32.768K系列,的生产技术和压电通讯产品相关行业经营管理多年的专业人士共同出资,在瑞金老区招商工业园,自购土地新建一家高新技术企业.公司拥有高级工程师,日本石英晶体专业技术人员,技术员等各类专业人员.代理进口公司系列产品 .大真空KDS,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768KHZ系列.
