首页进口晶振SG-211SEE贴片晶振,GPS导航用晶振型号,进口振荡器价格,超薄晶振

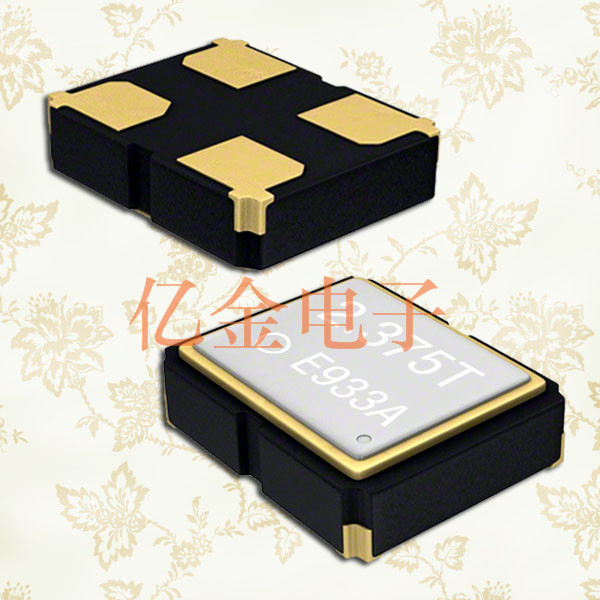

SG-211SEE贴片晶振,GPS导航用晶振型号,进口振荡器价格,超薄晶振

  • 频率:2.375~60MHZ

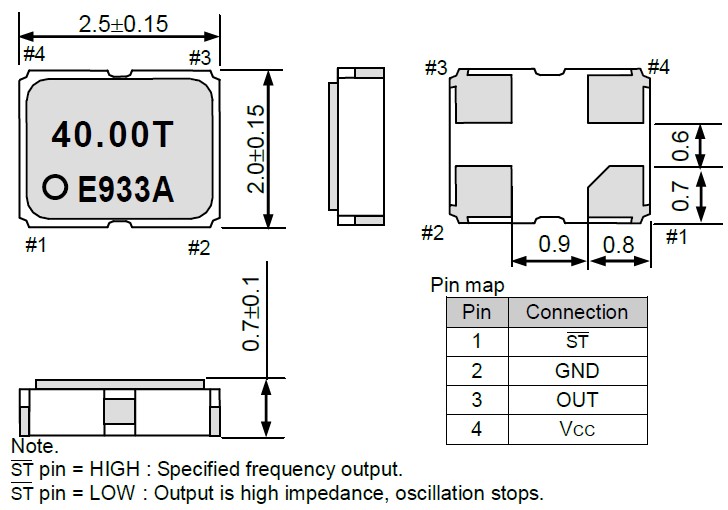

  • 尺寸:2.5x2.0mm详细请浏览PDF文档
  • 应 用: 小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲...
  • RoHS RoHS2

            SG-211SEE贴片晶振,GPS导航用晶振型号,进口振荡器价格,超薄晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也试产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点.
        贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,GPS系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-Express的SDH / SONET发射基站等领域.符合RoHS/无铅.

项目 记 号 SG-211SEE 条 件
频率 f_nom 2.375~60MHZ
频率容许偏差 f_tol ±20x10−6, ±50x10−6
顶点温度 Ti +25±5°C
二级温度系数 B (−3.5±1.0)x10−8/°C2
负载容量 CL 7.0pF/9.0pF/12.5pF
串联电阻 R1 65kÙ 最大值
绝对最大激励等级 DLmax. 1μW
推荐激励等级 DL 0.1μW
并联电容 C0 0.8pF 典型值
频率老化程度 f_age ±3x10-6 +25±3°C,第一年
工作温度范围 T_use -20°C~+70°C
保存温度范围 T_stg -55°C~+125°C 单件保管


         晶振在产品应用中频率偏差超过要求怎么办呢?
         我们可以改善的频率输出的偏差超过范围由以下几个方法: 调整外部电容,Cd和CG的值.如果由频率计数器测量频率比目标频率高,要增加外部电容CL(或Cd以及C 8的值),以降低频率到我们的目标频率,反之亦然.
        可以采用不同负载电容(CL)的晶体试用.试用晶体具有较低电容若频率比目标频率超高很多的话.请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后.根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况.

         爱普生晶体科技股份有限公司,依据‘ISO 14001环境/OHSAS-18001安卫管理系统’要求制定本‘环境/安卫手册’,以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面、办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.
        爱普生晶振晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.
