首页进口晶振有源晶振,压控晶振,NT3225SA晶振,TCXO贴片振荡器,日本电波SMD晶体

有源晶振,压控晶振,NT3225SA晶振,TCXO贴片振荡器,日本电波SMD晶体

  • 频率:10~40MHZ

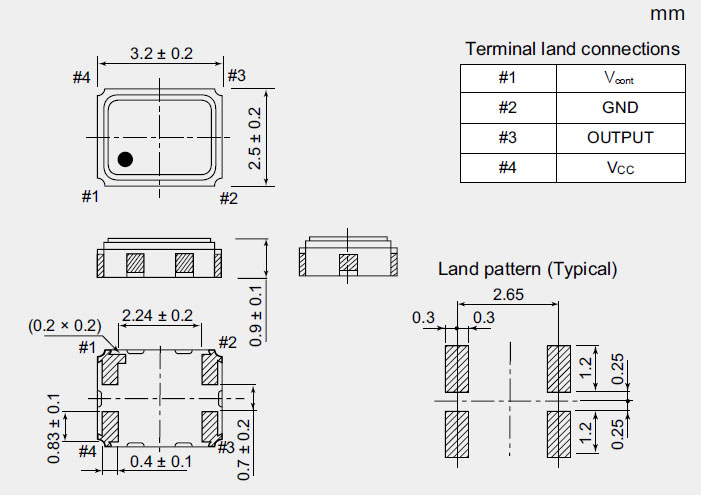

  • 尺寸:3.2*2.5mm
  • 应 用: 产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势.
  • RoHS RoHS2

            石英晶振NT3225SA,TCXO贴片振荡器,日本电波SMD晶体产品本身具有温度电压控制功能,世界上最薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较高端的数码通讯产品领域,GPS全球定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅.crystal,石英晶振应用:数码相机,无线通讯,计算机,全球定位系统,数码产品系列.

型号 NT3225SA
包装(pcs) 2000/pcs
频率范围(MHZ) 10~40
频率公差 Max. ±25 ×10-6 Max. ±50 ×10-6 Max. ±100 ×10-6
工作温度 0 to +70 0 to +85 0 to +85
保存温度 –55 to +125
电源电压(V) +2.5 ± 5 %, +3.3 ± 10 %

电流消耗
Enable (mA) Max. 60 (Typ. 36) (STAND-BY=VCC or OPEN, RL=50Ω)
Stand-by (μA) Max. 30 (STAND-BY=GND)
输出电压(V) VOL : VCC –1.81 to VCC 1.62 (DCcharacteristics)
VOH : VCC –1.025 to VCC –0.88    (DC characteristics)
上升/下降时间(单位:纳秒) Max. 1 (20 to 80% Waveform)
对称(%) 45 to 55 (at 50% Waveform)
输出负载(Ω) 50 (Terminated to VCC–2.0V)
相位抖动 Max. 1 (Offset frequency : 12kHz to 20MHz)




1. 封焊:
将基座与上盖放置在充满氮气(或真空)的环境中进行封焊,以保证产品的老化率符合要求.
主要封焊方式有:
   ◆ 电阻焊
   ◆ 滚边焊(Seam)
   ◆ 玻璃焊(Frit)
   ◆ 锡金焊(AuSn)
2. 密封性检查:
确认封焊后的产品是否有漏气现象.
依检漏方法区分为:
   a.粗漏:检查较大的漏气现象,常用检出方法有气泡式及压差式.
   b.细漏:检查较微小的漏气现象,常用检出方法为氦气检漏式.
3. 老化及模拟回流焊:
   老  化 : 对产品加以高温长时间老化,将制程中因热加工造成之应力达到释放效果.
   回流焊: 以模拟客户使用环境,目的在暴露制造缺陷,据以提高出货可性.
4. 测试:
对成品进行印字、电性能指针测试,剔除不良品,保证产品质量.
NDK的发展:
1948 年  在东京都中央区日本桥设立南部商工株式会社
1970 年  在新泻县新泻市建立Hawk Denshi株式会社(现为 新泻NDK)
1986 年  在爱知县冈崎市设立中部营业所在马来西亚建立Malaysian Quartz Crystal Sdn. Bhd.(现为 NDK Quartz Malaysia Sdn. Bhd.)狭山事业所新馆竣工
1990 年  在东京都新宿区西新宿设立总公司事务所在东京证券交易所 市场第2部上市
2001 年  在德国设立NDK Europe Ltd. German Office,(2008年设立NDK Germany Gmbh并开始运作)
2005 年  函馆NDK吸收合并NRS Technologies Inc.总公司搬至东京都涉谷区笹塚
主要产品:
石英晶片(Crystal Wafer, Crystal Blank)
广泛用途石英晶体(Crystal)
小型化贴片晶振(SMD Crystal)
一般及精密有源晶振(XO)
小型化贴片石英晶体振荡器(SMD XO)
压控有源晶振(VCXO)
压控温补振荡器(VC/TCXO)
恆溫石英晶振 (OCXO)


       自从欧盟颁布各项绿色环保指令(如RoHS)后,世界各国已陆续制定公布相关之法令规章,推动「绿色产品」的发展.NDK电子为了对环境与人类贡献一己之力,导入绿色设计之概念,致力生产符合国际绿色环保指令与客户特殊要求之产品.我们知道,人类的永续发展需要干净的环境,如果我们产品中的物质会对环境造成污染,影响到人类生存的基本条件,不论产品的功能再先进再齐全,也无法对环境与社会带来多大的帮助.
           深圳市亿金电子公司还代理销售日本进口石英晶振,陶瓷晶振系列.企业同时拥有万级的晶体元件超净生产间,并且从国外引进业界领先的晶振自动测试系统,日本全自动生产检测电脑仪器设备,和瑞士ERC公司铷原子频标的工厂频率基准,频谱分析仪,网络分析仪,合成信号源等高端仪器设备.
