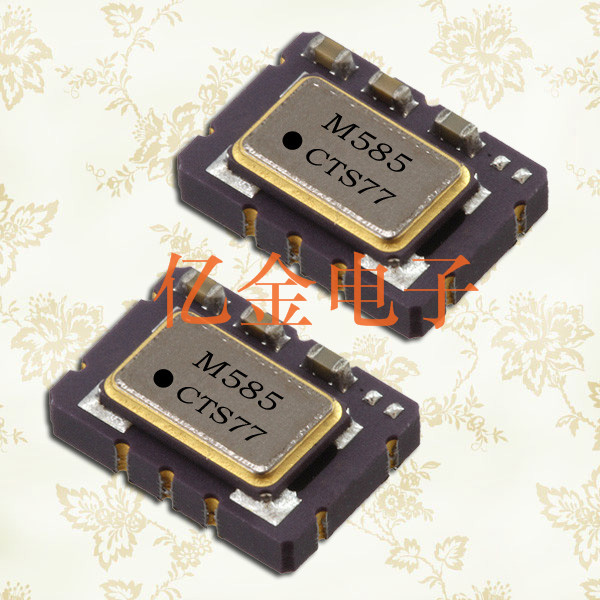

首页进口晶振振荡器model585,美国TCXO晶体,西迪斯晶振原装正品

振荡器model585,美国TCXO晶体,西迪斯晶振原装正品

  • 频率:5~52MHZ

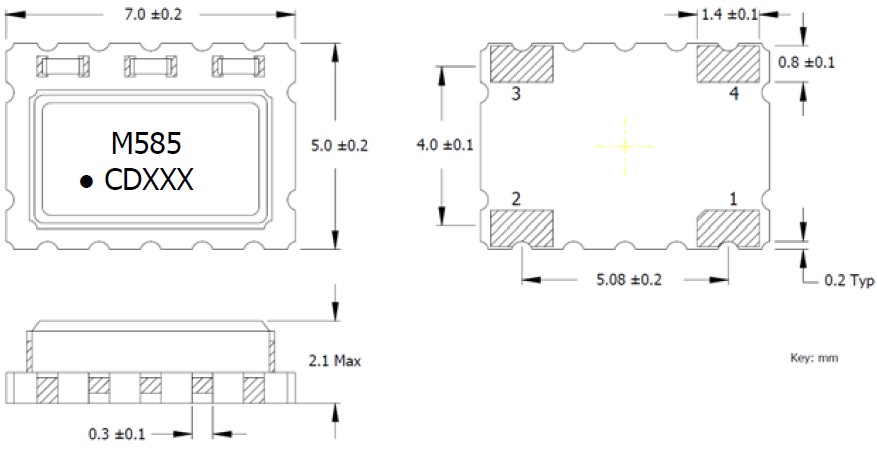

  • 尺寸:5.0*7.0mm
  • 应 用: 产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域.
  • RoHS RoHS2

          振荡器model585,美国TCXO晶体,西迪斯晶振原装正品贴片石英有源晶振是指在普通无源晶体上增加了电压,内部集成了相应IC与电容电阻,需要在净化万级车间生产,并且在密封机器设备中焊接加盖,内部封装模式是指在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶体元器必须攻克的关键技术之一.

参数                              Model585晶振
工作模式 基本 第三次泛音
频率范围 5~52MHZ
水晶切割 AT截法
频率公差@ 25°C ±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
频率稳定度公差1
(工作温度范围,引用到25°C阅读)
±15 ppm, ±20 ppm, ±30 ppm,
±50 ppm, ±100 ppm
工作温度范围1 -40°C to +85°C [All Stability Codes]
-40°C to +105°C [Stability Code 3, 5, 6]
-40°C to +125°C [Stability Code 5, 6]
等效串联电阻 8.000 MHz - 9.999 MHz 150 Ohms maximum
24.000 MHz - 53.999 MHz 150 Ohms maximum
54.000 MHz - 120MHZ 100 Ohms maximum
10.000 MHz - 15.999 MHz 60 Ohms maximum
16.000 MHz - 40.000 MHz 50 Ohms maximum
负载电容或共振模式(见订购信息更多的选项) 10pF, 12pF, 16pF, Series standard
Capacitance(Shunt详细) 3.0 pF typical, 5.0 pF maximum
激励功率 10 μW typical, 100 μW maximum
老化@ + 25°C ±5 ppm/yr maximum
绝缘电阻(@直流100 v)

500M Ohms minimum
储存温度范围 -40°C to +125°C
回流条件下,按JEDEC j - std - 020 +260°C maximum, 10 Seconds maximum





产品的可靠性可以通俗的理解为:产品生产完成后,不会因常规的搬运,储存而使其性能受影响,不会因客户的焊接,清洗和封装等各种使用条件而影响性能.产品的可靠性可以通过各种可靠性试验来衡量,目前常见的可靠性试验有:
高温储存试验 125℃±10℃;1000H±24H
温度循环试验 T1 = -55℃±10℃  T2= 125℃±10℃;循环次数10次.(温度转换约30分钟)
温度冲击试验 T1 = -55℃±10℃  T2= 125℃±10℃;循环次数10次.(温度转换时间5秒)
恒温恒湿试验  TC 85±10℃ H 85% ;1000H±24H
可焊性(焊锡)试验 230±10℃;3 s
耐焊接试验 260±10℃;10 s
跌落试验 75 cm;3 次.
振动试验 频率10 Hz — 2000 Hz;振幅 1.5 mm;每方向 40 分钟.
老化率试验 TC 85±10℃;300 H
寿命试验(MTBF);85℃or125℃;1000H;利用公式及失效产品数计算出产品模拟寿命.
        跌落试验考察产品受机械力冲击时的耐受情况,跌落试验不合格应分两各情况来处理,一是芯片破裂造成不良(高频),应检查导电胶选用是否正确(较柔),底胶是否足够,芯片在搭载时是否过低;另一各情况是脱胶,或称胶点松动,应检查烤胶工艺是否有问题,芯片上下胶量是否足够,上下胶连接处胶量是否饱满.


       CTS公司生产产品的光和商用车产品(传感器、执行器和踏板模块),和电子元件产品(频率控制设备、开关、电位器、过滤器、热管理产品和压电陶瓷).CTS的电子元件部生产一系列广泛的频率控制装置,陶瓷射频过滤器/双工器,EMI / RFI滤波器、电容器、开关、旋转和线性电位计、电阻和电阻/电容网络和热管理组件.主要市场包括医疗,国防和航空航天、工业控制、电源管理、通信、计算机和电子网络.
       劳工职业安全卫生议题近年成为世界各国及企业关注焦点,如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是希华晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境. 公司所有活动皆遵循环保法规及承诺,作好绿色设计与生产以及污染预防,减少使用危害环境的原物料,积极节约材料资源,降低对整体环境冲击的影响,实施相关预防矫正、持续改善作业,落实与维护环境,响应全球环保运动.
       深圳市亿金电子: 代理进口公司系列产品 .日本大真空KDS,爱普生EPSON,精工SEIKO,西铁城CITIZEN,村田陶瓷谐振器,TDK,台晶TXC,鸿星VC-TCXO,压控振荡器,OCXO,温补振荡器VCXO,恒温晶振SPXO,有源晶振表晶32.768KHZ系列.产品主要面向为国内通信,卫星导航,GPS,车载多媒体,电脑主板,笔记本,电子数码选择应用领域,以及出口的海外客户需求.我们除在本地建有工厂,企业同时拥有万级的晶体元件超净生产间,并且从国外引进业界领先的晶振自动测试系统.
