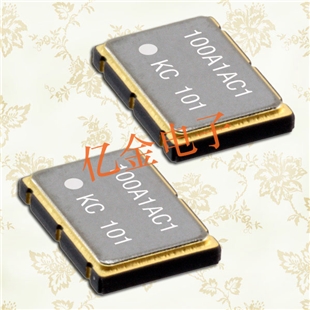

晶振KC7050Y-P2 KC7050T-P2 KC7050P-L2 KC7050T-L2 KC7050P-H2振荡器

晶振KC7050Y-P2 KC7050T-P2 KC7050P-L2 KC7050T-L2 KC7050P-H2振荡器因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷晶振(偏差大)和普通的石英晶振(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

| 项目 | 记号 | 标准规格 | 单位 |
| 型号 | KC7050Y-P2 | ||
| 频率范围 | f_nom | 75~700 | MHZ |
| 负载电容 | OT | 8 | PF |
| 精度 | CL | ±15 | ×10﹣6 |
| 直列抵抗 | R1 | Table | ohm |
| 工作温度范围 | T_use | -10 ~+70 | °C |
| 保存温度范围 | T_stg | -40~+85 | °C |
| 频率温度特性 | f_tem | ±15 | ×10﹣6 |
| 电压 | V | 1.8 2.5 3 3.3 5 | V |
.jpg)

.jpg)

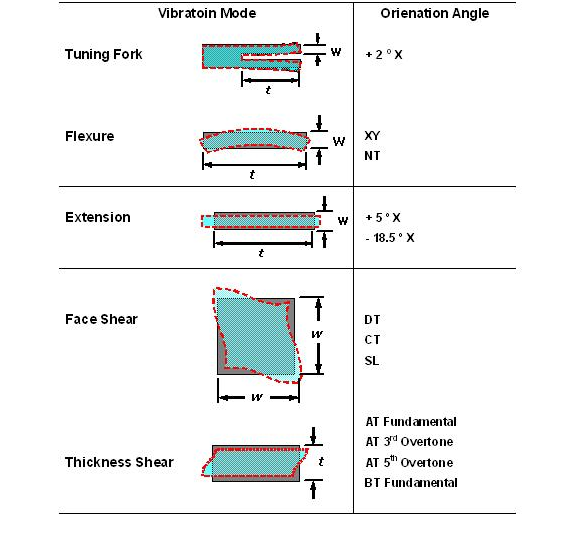

经由不同的石英切割角度及不同电极型状的电场效应, 石英芯片展现了各种不同的振动模态. 以经常产生的振动模态可以概分为扰曲模态(flexure mode), 伸缩模态(extension mode), 面剪切模态(face shear mode) 和 厚度剪切模态(thickness shear mode). 这几种振动模态以简单的方法在表一中可以看到. 在实际状况中, 石英芯片并不是一定祇有单一种振动模态, 而可能有多种模态同时存在在一个石英芯片的振荡中, 经由适当的设计, 可以压制其它不希望产生的振动模态(unwanted mode), 来达到主要振动模态的最佳化.
1959年 月于4月1日在京都市中京区西之京原町101番地建立公司总部并设立工厂(注册资金300万日元、员工28名)作为一家精密陶瓷的专业生产商 -“京都陶瓷株式会社”开始创业
1971年 1月 与Feldmühle公司在德国成立了合资公司(现Kyocera Fineceramics GmbH)
1975年 7月 美国Kyocera International, Inc. 总公司及工厂搬迁至美国圣迭戈
1979年 12月 在日本设立鹿儿岛电子株式会社
1982年 10月 10月1日与Cybernet工业(株)等4家相关公司合并,新公司更名为“京瓷株式会社”
1986年 5月 在德国成立Kyocera Electronics Europe GmbH(现 Kyocera Document Solutions Deutschland GmbH)
1989年 8月 Elco(现京瓷连接器制品株式会社)集团加盟京瓷集团
1992年 9月 在美国华盛顿州成立Advanced Ceramics Technology Center
1998年 4月 稻盛和夫名誉会长与访问京瓷总部的国家副主席胡锦涛(当时)会面
2001年 1月 Tycom Corp.(现Kyocera Tycom Corp.) 加盟京瓷集团
2004年 2月 株式会社公主京都宾馆(日航公主京都宾馆)加盟京瓷集团
2009年 1月 TA Triumph-Adler AG加盟京瓷集团
2012年 2月 Optrex株式会社(现京瓷显示器株式会社)加盟京瓷集团

京瓷电子本身由于受到环保机关污染总量管制,污染物排放量有一定的承诺限值,加上各类相关环保议题的要求,亦订定与规划相关减量目标,全力保护有限的地球资源与环境.有鉴于环保意识抬头.京瓷电子多年来在环保工作上持续努力,期望藉由环境管理、自发且持续的改善,达到改善环境、减少环境冲击的实质目的.本公司于2002年6月开始推行ISO 14001环境管理系统,持续改善整体环境并有助提高经营绩效,同时强化内外销竞争力与提升公司形象.我们承诺将会持续维护ISO 14001环境管何可能污染环境的因素,善尽社会责任..jpg)
