CTS适用小型蜂窝基站设计的520L10CA40M0000晶振以及新TCXO支持5G架构介绍

来源:http://yijindz.com 作者:亿金电子 2019年10月11
        CTS适用小型蜂窝基站设计的520L10CA40M0000晶振以及新TCXO支持5G架构介绍

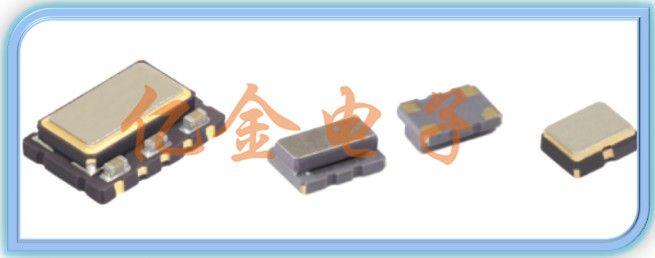

          美国CTS生产业界最高频率的温度补偿晶体振荡器(TCXO晶振).凭借出色的相位噪声和低电流消耗,我们的TCXO温补晶振使客户能够在创新设计中实现最高性能.
          CTS所生产的TCXO晶振具有超低相位噪声和抖动,-140dBc/Hz@1kHz,<200fs RMS.具有耐高温可过-40℃~85℃工作温度范围,精度可达±0.28ppm.CTS温补晶振输出类型包括削波正弦波,HCMOS,正弦波和LVPECL.具有温度补偿功能,频率范围高达1000MHz任一频点.
         CTS温补晶振具有小型,高精度,高频率,低功耗,低成本,低相位抖动等优势特点,主要用于光纤网络设备,包括SONET/SDH/ATM标准、基站和无线基础设施、光纤以太网、GPS导航和运输车队管理、军事通信和雷达应用、测试与测量仪器、数字音频和视频录制、便携式电子设备,等等.
         CTS适用小型蜂窝基站设计的部分温补晶振编码列表
520L10CA38M4000 CTS Crystal 520 38.4MHz (2.5mmx2.0mm)
520L10CA40M0000 CTS Crystal 520 40MHz (2.5mmx2.0mm)
520M15CA16M3677 CTS Crystal 520 16.367667MHz (2.5mmx2.0mm)
520M15CA16M3680 CTS Crystal 520 16.368MHz (2.5mmx2.0mm)
520M15CA16M3690 CTS Crystal 520 16.369MHz (2.5mmx2.0mm)
520M15CA20M0000 CTS Crystal 520 20MHz (2.5mmx2.0mm)
520M15CA26M0000 CTS Crystal 520 26MHz (2.5mmx2.0mm)
520M15CA38M4000 CTS Crystal 520 38.4MHz (2.5mmx2.0mm)
532L25DT19M2000 CTS Crystal 532 19.2MHz (5.0mmx3.2mm)
532L25DT26M0000 CTS Crystal 532 26MHz (5.0mmx3.2mm)
532L25DT19M4400 CTS Crystal 532 19.44MHz (5.0mmx3.2mm)
532L25DT13M0000 CTS Crystal 532 13MHz (5.0mmx3.2mm)
          CTS适用小型蜂窝基站设计的新TCXO支持5G架构介绍
           伊利诺伊州利勒–CTS公司(纽约证券交易所:CTS)宣布发布两种新型微型精密TCXO温度补偿石英晶体振荡器,型号为535和536,它们针对不断发展的5G新无线电[NR]标准提供具有低噪声,高稳定性能的频率参考.支持小型5G架构的小型蜂窝和远程无线电头端应用的芯片组解决方案.535温补晶振和536温补晶振设计为在高传输频率下实现低噪声性能,同时保持高能效.
          “随着物联网的扩展和5G移动网络基础设施的发展,互联设备呈指数级增长,CTS晶振公司开发了535和536温补石英晶体振荡器以支持我们的客户实现最高性能,”高级产品经理Ronen Cohen说.“ 5G网络基础架构有望增加容量,更快的数据速率并在减少延迟方面进行重大改进.我们的新TCXO温补晶振将使应用程序能够在5G架构上运行.”
          CTS新型号提供低噪声频率参考信号,低至±0.1ppm的严格稳定性选项,-40℃至+105℃的工作温度范围(支持室外部署)以及在正弦或HCMOS输出之间进行选择.还提供用于频率调谐的可选电压控制和输出启用功能.下面是CTS晶振公司专为小型蜂窝基站设计的新TCXO温补晶振支持5G架构介绍,总结了标准产品功能,常见的市场应用和新平台.也可以联系我们,货登入亿金官网查看各个数据表以了解更多性能特征.
          535温补晶振和536温补晶振参数规格表

型号 包装尺寸[mm] 输出
逻辑
频率
[MHz]
温度
稳定性
温度
范围
电源
电压
相位抖动
[fsTyp]
535 5.0x3.2 正弦波 10–54 ±0.10ppm
±0.28ppm
±0.50ppm
-10°C至+70°C
-40°C至+85°C
-40°C至+105°C
+3.3伏 <500
536 5.0x3.2 CMOS 10–54 ±0.10ppm
±0.28ppm
±0.50ppm
-10°C至+70°C
-40°C至+85°C
-40°C至+105°C
+3.3伏 <500

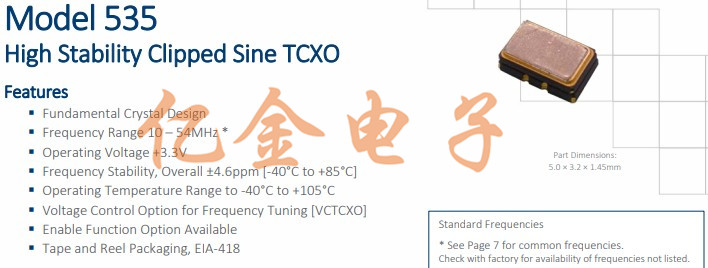

           535温补晶振和536温补晶振特色
削波正弦或HCMOS输出 模拟温度补偿引擎
整体频率稳定性±4.6ppm 基本水晶设计
稳定性选项-±0.10ppm至±0.50ppm 可选的启用功能可用
温度范围为-40℃至+105℃ 小型陶瓷SMD表面贴装封装
频率调整的电压控制选件 卷带包装
         535温补晶振和536温补晶振常用频率
10.000MHz 19.200MHz 25.000MHz 32.000MHz 50.000MHz
12.800MHz 20.000MHz 26.000MHz 38.880MHz 54.000MHz
13.000MHz 24.576MHz 30.720MHz 40.000MHz
请联系我们获取详细的数量表以获取更多未列出的晶振频率.
        535温补晶振和536温补晶振应用范围

5G,4G,LTE 机上娱乐 IP网络 IEEE 1588时序
Femtocells,RRU,BBU 自主技术 医学影像 无线通信
军事广播[背包] 同步以太网 3层 测试与量测
