上月19日IQD Crystal推出新型小尺寸低噪声OCVCSO

来源:http://yijindz.com 作者:亿金电子 2020年03月27
  IQD是英国的一家石英晶振厂商,生产能力每月总计超过4000万件,涵盖从一次性特价到数百万件订单的数量,主营产品包含KHZ石英晶体,MHZ石英晶体,时钟振荡器,压控晶振,温补晶振,恒温晶振;拥有45年的频率产品制造经验,是频率控制市场公认的市场领导者,并且是WürthElektronikeiSos集团的一部分,后者是欧洲无源元件的领先制造商之一;除此之外,该公司在全球大部分国家和地区都有营销驻点,产品可广泛应用于航天,汽车,通信,计算机,消费,工业和医疗行业.于上19日该公司又推出了一系列新型小尺寸低噪声OCVCSO.

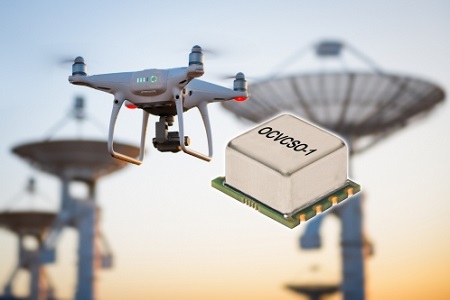

  IQDCrystal推出的这一系列新型小尺寸低噪声OCVCSO(高频烤箱控制压控声表面波振荡器)目前提供三种频率,分别为400MHz,800MHz和1.2GHz,它们采用25.4x22x13.2mm工业标准SMD封装.
  这些OCVCSO石英晶振在相同频率下的噪声基底比OCXO低10dB至15dB,从而为诸如雷达检测系统之类的应用提供了大大改善的相位噪声性能.400MHzOCVCSO频率由基本的高QSAW谐振器产生,而800MHz和1.2GHz是使用具有低噪声倍频器的高频基本SAW谐振器产生的.仅将频率乘以一次即可获得出色的相位噪声性能,在最低水平下低至-168dBc/Hz,在10kHz至100MHz的10kHz至100MHz之间抖动.基于基频的400MHzOCVCSO在底限电平处的相位噪声性能为-174dBc/Hz,抖动为5fs.
  这些新型轻巧的OCVCSO有源晶振重量仅为8克,在0至+50摄氏度的工作温度范围内的稳定性低至±2ppm,并且在10年内的最大老化度为±6ppm,不仅是雷达的理想选择,而且对于模拟器,通信系统以及无人机(UAV)OCVCSO使用5V电源供电,功耗在0.8W至1W之间,具有50µs正弦输出和电压控制选件,从而使频率可降低至少±6ppm.
使用注意事项:
  所有石英晶体振荡器和实时时钟模块都以IC形式提供.

  • 噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
  • 电源线路:电源的线路阻抗应尽可能低.
  • 输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
  • 未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
  • 热影响:重复的温度巨大变化可能会降低受损害的石英晶体振荡器产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
  • 安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
  • 电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
  使用每种石英晶振产品时,请在石英晶振规格说明或产品目录规定使用条件下使用.很多种贴片晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别.
