石英晶体振荡器与晶体谐振器的结构解析
石英谐振器是无源元件,它利用石英的压电特性产生恒定的频率,具有非常稳定和高精度.

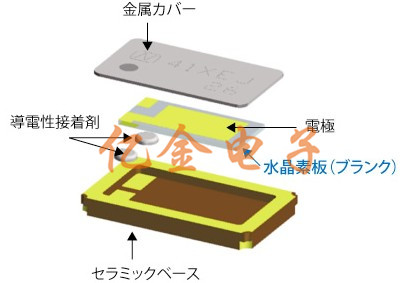

下图显示了典型晶振晶体单元的内部结构. 在陶瓷基底壳中,将晶体切割并抛光至预定的厚度和尺寸,沉积电极,填充惰性气体,并用金属盖覆盖以密封它.
虽然结构简单,但加工这种底板的技术非常困难,技术能力也是一个问题.
AT切割基板的频率和厚度之间的关系由该公式表示.
晶振的频率越高,衬底越薄.
基板很薄,即频率高,
10微米,1/100毫米,这是头发厚度的1/10.
而且,基板的外形小于1mm.
石英晶体振荡器具有无源晶体没有的电压功能.
由于晶体单元不具有振荡电路,因此无论是无线电波(频率)还是信号都不能输出. 石英晶体振荡器是晶体单元和振荡电路的组合.具有振动晶体、用于获得输出功能的模块. 石英晶体振荡器仅通过施加电压即可获得稳定输出.另外,通过电气校正晶体对温度的影响,可以改变晶振频率稳定性,并且可以大大提高频率的稳定性.
石英谐振器是无源元件,它利用石英的压电特性产生恒定的频率,具有非常稳定和高精度.
下图显示了典型晶振晶体单元的内部结构. 在陶瓷基底壳中,将晶体切割并抛光至预定的厚度和尺寸,沉积电极,填充惰性气体,并用金属盖覆盖以密封它.
虽然结构简单,但加工这种底板的技术非常困难,技术能力也是一个问题.
AT切割基板的频率和厚度之间的关系由该公式表示.
晶振的频率越高,衬底越薄.
基板很薄,即频率高,
10微米,1/100毫米,这是头发厚度的1/10.
而且,基板的外形小于1mm.

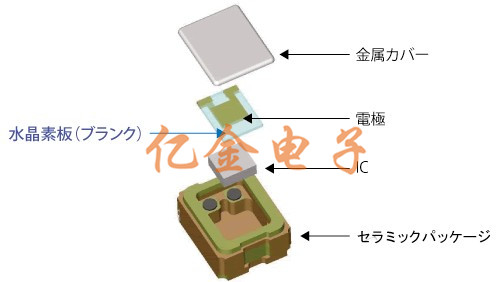

石英晶体振荡器具有无源晶体没有的电压功能.
由于晶体单元不具有振荡电路,因此无论是无线电波(频率)还是信号都不能输出. 石英晶体振荡器是晶体单元和振荡电路的组合.具有振动晶体、用于获得输出功能的模块. 石英晶体振荡器仅通过施加电压即可获得稳定输出.另外,通过电气校正晶体对温度的影响,可以改变晶振频率稳定性,并且可以大大提高频率的稳定性.
