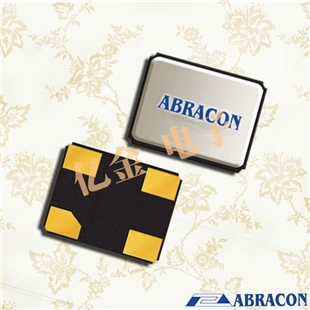

美国艾博康晶振,ABM8W-13.0625MHZ-6-J2Z-T3晶振,13.0625MHZ晶振

  • 频率:13.0625MHZ
  • 尺寸:3.2*2.5mm
  • 应 用: 压电晶体当受特定方向挤压或拉伸时,它的两端就会产生不同的电荷。根据效应情况不同,分为正压电效应与逆压电效应。贴片晶振主要是用于电路中的时钟模块,来提供相应的时钟基准,常见的应用主要是嵌入式设计,如FPGA、...
  • RoHS RoHS2


  压电晶体当受特定方向挤压或拉伸时,它的两端就会产生不同的电荷。根据效应情况不同,分为正压电效应与逆压电效应。贴片晶振主要是用于电路中的时钟模块,来提供相应的时钟基准,常见的应用主要是嵌入式设计,如FPGA、DSP等开发板中。
  美国艾博康晶振,ABM8W-13.0625MHZ-6-J2Z-T3晶振,13.0625MHZ晶振超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.
  低频晶振可从7.98MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
  ABRACON旗舰ABLNO系列提供超低相位噪声固定时钟或电压控制晶体振荡器(VCXO)解决方案标准尺寸为9x14mm。同超过12 kHz的37fs典型RMS抖动20MHz带宽@ 100MHz载波,ABLNO是性能驱动的理想选择通讯,射频,无线回程,和仪器应用。
  Abracon的Pierce分析仪系统(PAS)由我们的工程师设计,可帮助您为行业领先的设计做出正确的选择。 PAS测试验证了电路中的石英晶体性能,同时测量晶体,晶体振荡器和印刷电路板寄生效应。测试系统中所有变量的帐户,并使晶体参数与MCU或RF芯片组中的电路板和振荡器实现理想的匹配。这对于使用下一代需要最佳gm因子的节能技术尤其重要。
  较低的CL和较低的ESR提高了回路的运行增益裕度,确保了所有变量的持续振荡,包括偏差,负载,温度和时间变化。 Gm_critical是晶体必须实现的关键跨导值,以保持在环路运行的安全区域。不符合gm_critical的晶体与Pierce振荡器不匹配,并可能导致与启动相关的长期可靠性问题。由于给定的Pierce振荡器的功耗降低gm和gm_crictical,部署在物联网和可穿戴应用中的节能设计最有可能发生故障。进行PAS测试可降低风险并提高系统的可靠性。
  Abracon工程副总裁Syed Raza评论说:“半导体技术致力于将所有的功耗从最新一代的MCU和RF芯片组中扭转出来,芯片上的皮尔斯振荡器缺乏必要的增益,对gm_critical指标产生不利影响。 PAS测试是诊断可预防问题的最可靠的方法。“
  “作为IoT™的心跳,我们力求为客户提供尽可能多的工具和服务,将其设计带入下一个低功率平台。 Abras的营销总监Juan Conchas评论说,PAS测试服务可以在设计中对关键子系统进行验证,因为如果振荡器无法运行,没有任何操作。
  什么使IoT打勾? Abracon的低等效串联电阻(ESR)和低负载电镀电容(CL)晶体是绿色和节能MCU和便携式通信的理想选择芯片组。 在降低功耗的竞争中,许多片上振荡器正在被匮乏输出驱动,通常不能使用标准晶体维持振荡。 Abracon的最新系列用于微功率应用的石英晶体振荡器克服了这些挑战。

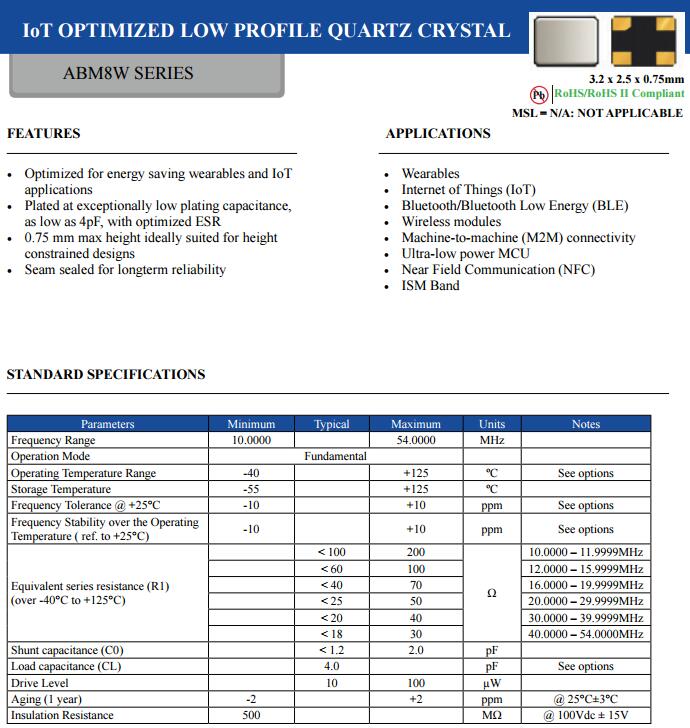

ABRACON晶振 ABM8W-13.0625MHZ-6-J2Z-T3晶振
Series 系列 ABM8W
Frequency 频率 13.0625 MHz
Operating Temperature 工作温度 -40°C ~ 105°C 标准温度
Type 类型 MHz Crystal
Length 3.2mm
Width 2.5mm
Load Capacitance 负载电容 6 pF 对于超出标准的规格说明,请联系我们以便获取相关的信息,0755-27876565
Frequency Stability 频率稳定性 ± 50 ppm
Frequency Tolerance 频率容差 ± 20 ppm 对于超出标准的规格说明,请联系我们以便获取相关的信息,0755-27876565



  美国艾博康晶振,ABM8W-13.0625MHZ-6-J2Z-T3晶振,13.0625MHZ晶振
1.冲击和振动
请勿施加过大的冲击,如运输,基板安装或意外跌落敲击超过规定的机械振动,否则,可能会导致晶片破裂或损坏所用部件导致无法使用,施加超过规定的冲击,振动时,请务必进行特性确定。

2,清洗
京瓷晶振在进行超声波清洗的时候晶片有时会被工振破坏,进行超声波清洗时,请务必事先确认。

3.焊接条件
为提供产品的可靠性,请在建议条件的范围内使用

4.贴片注意事项
基板的焊盘和产品的电极在表面上焊接,极端的基板变形会导致焊盘剥落,产品电极剥落,焊料龟裂和产品封装部分的损坏,性能可能会下降导致无法工作,请在规定的弯曲条件下使用,特别是在贴片后拆分板时,如果您产品贴装在基板上的经线很大的位置,请小心。使用自动贴装机时,请尽量选择冲击小的机型,确认没有破损后在使用。3225表面贴装晶振原件不支持波峰焊接,请小心轻放。

5.存储
长时间的高温和低温的保管以及高温度的保管,会导致频率精度的劣化和焊接性的劣化,存储场所请保证温度,湿度为-5°C+40°C,且相对湿度为40-60%RH,并且请远离直射,在6个月以内使用。

6.其它设计注意事项

(1)时钟晶体振荡器采用CM0S集成电路(CMOS-IC),内置防静电保护电路,与普通CMOS集成电路一样,请多加注意。

(2)电源和接地之间(+DC-GND)没有内部电容,然而KC7050S系列在VCC-GND之间有旁路电容,为了防止施加过大电压和防止过电流,请将旁路电容(0.01uF)放置在尽可能靠近(+DC-GND)端子的位置,但是容量是参考值,频率特性因电容类型而异,请使用适当的频率特性的电容器。

(3)因为施加反向电压可能会引起内部损坏,所以请注意不要接错端脚。

(4)请不要在振动或冲击条件超过产品目录或交货规格书规定范围的极端情况下使用本振荡器。

(5)请勿将本振荡器直接暴露于水或盐水,产生结露状态的环境,或充满有毒气体的环境中。

(6)KC7050S系列需要进行吸湿管理。开封后请在防潮环境(25±5°C,65%RH以内)中保存,7天以内安装。

(7)Cl0ck Z系列和MC-Z系列如果在操作时遇到阳光直射或LED等光线,则在此期间可能会发生频率波动。请在考虑到遮关的设计以及环境中使用。另外,如果在遮光的环境下使用,频率不会发生变动。

  美国Abracon晶振将:美国艾博康晶振,ABM8W-13.0625MHZ-6-J2Z-T3晶振,13.0625MHZ晶振
  通过适当控制环境影响的物质,减少能源的使用,以达到节约能源和节约资源的目的。

  有效利用资源,防止环境污染,减少和妥善处理废物,包括再利用和再循环。
  通过开展节能活动和减少二氧化碳排放防止全球变暖。
  避免采购或使用直接或间接资助或受益刚果民主共和国或邻近国家武装组织的矿产。
  遵守有关环境保护的法律、标准、协议和任何公司承诺的其他要求。
  根据环境方针制定环境目标和目标,同时促进这些活动,并定期检讨环境管理体系的持续改进。在我们的环境政策中教育所有员工和为我们的团队工作的人,通过教育和提高意识来提高他们的环保意识。确保公众环境保护活动的信息公开。
  Abracon晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的。
  过去Abracon晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进。
  Abracon晶振集团将:不论何时何地尽可能的进行源头污染预防。为环境目标指标的建立与评审提供框架。通过充分利用或回收等方法实现对自然资源的保持。
  Abracon晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动。 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求。
