首页欧美晶振Abracon晶振进口艾博康晶振,ASTX-H11-25.000MHZ-T晶振,3225温补晶振

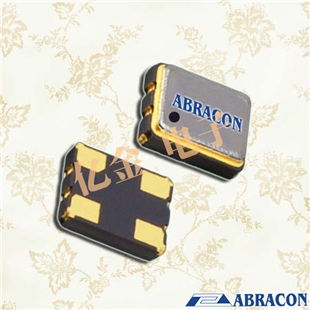

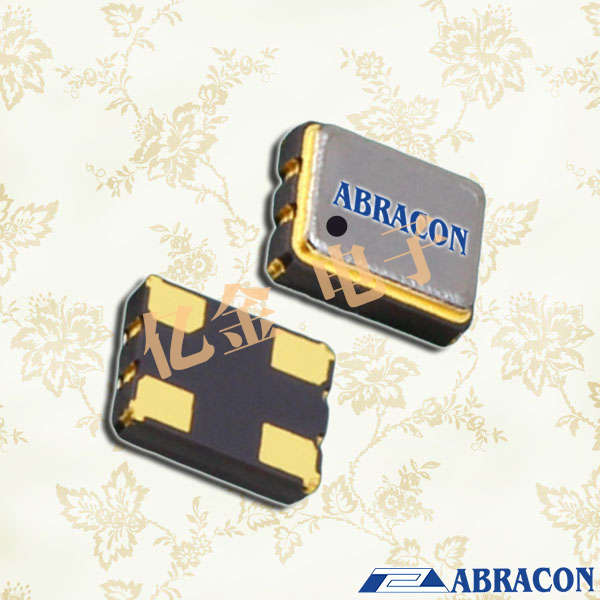

进口艾博康晶振,ASTX-H11-25.000MHZ-T晶振,3225温补晶振

  • 频率:25MHZ
  • 尺寸:3.2*2.5mm
  • 应 用: Abraconllc晶振集团供应石英晶体,贴片晶振,有源晶振,压电晶振,石英晶体振荡器等.广泛用于与商业、工业、消费者和选择的军事应用等.美国艾博康晶振,ASTX-H11-25.000MHZ-T晶振,3225温补晶振即温度补偿晶体振荡器(TCXO),...
  • RoHS RoHS2


  Abracon llc晶振集团供应石英晶体,贴片晶振,有源晶振,压电晶振,石英晶体振荡器等.广泛用于与商业、工业、消费者和选择的军事应用等.
  美国艾博康晶振,ASTX-H11-25.000MHZ-T晶振,3225温补晶振即温度补偿晶体振荡器(TCXO),是通过附加的温度补偿电路使由周围温度变化产生的振荡频率变化量削减的一种石英晶体振荡器。本身自带温度补偿功能的石英晶体振荡器,温补晶振可分为三个类别:直接补偿、间接补偿、数字式。温度补偿晶体振荡器电路通过附加温度补偿网络,使环境温度变化后晶体串联回路电容反向变化,以抵消晶体此间所产生的频率一温度漂移。
  Abracon llc晶振集团已通过iso9001:2008认证,在加州和伊利诺斯州拥有设计和应用工程资源;在得克萨斯州、加利福尼亚州、中国、台湾、新加坡、苏格兰和德国的销售办事处,主要生产销售石英晶振,石英晶体,贴片晶振,石英晶体振荡器,有源晶振等.
  Abracon llc成立于1992年8月5日,其愿景是成为全球顶级制造商,并拥有非并行应用工程和销售支持.为了实现这一愿景,Abracon获得了iso9001 - 2008质量认证,在北美和海外的生产设施和技术合作伙伴中选择了股权投资,建立了与即将到来的技术公司的渠道伙伴关系,并在其加州的位置设立了一个国家的艺术工程实验室.
  2013年11月,Abracon llc晶振集团在德克萨斯州奥斯汀建立了一个新的中西部订单执行中心.这种扩张是必要的,因为Abracon晶振的快速增长和更好的服务于我们的东海岸和欧洲的客户.
  Abracon llc晶振集团供应石英晶体,贴片晶振,有源晶振,压电晶振,石英晶体振荡器等.广泛用于与商业、工业、消费者和选择的军事应用等.

ABRACON晶振

ASTX-H11-25.000MHZ-T晶振

Series 系列 ASTX-H11
Frequency 频率 25MHz
Operating Temperature 工作温度 -30°C ~ 75°C 标准温度
Type 类型 TCXO
Length 3.2mm
Width 2.5mm
Voitage-Supply 电源电压 2.5V 对于超出标准的规格说明,请联系我们以便获取相关的信息,0755-27876565
Frequency Stability 频率稳定性 ± 2.5 ppm
Package  包装 4-SMD,NO Lead



在实际的应用当中,我们该如何选择晶振的型号以及各项参数,下面就给大家解释一下,各项参数的意义:进口艾博康晶振,ASTX-H11-25.000MHZ-T晶振,3225温补晶振

  1、频率大小: 频率越高一般价格越高。但频率越高,频差越大,从综合角度考虑,一般工程师会选用频率低但稳定的晶振,自己做倍频电路。总之频率的选择是根据需要选择,并不是频率越大就越好。要看具体需求。比如基站中一般用10MHz的恒温晶振(OCXO),因其有很好的频率稳定性,属于高端晶振。至于范围,晶振的频率做的太高的话,就会失去意义,因为有其他更好的频率产品代替。
  2.、频率稳定度:关键参数,高端晶振可以达到10-9级别。 指在规定的工作温度范围内,与标称频率允许的偏差,用PPm(百万分之一)表示。一般来说,稳定度越高或温度范围越宽,价格越高。对于频率稳定度要求±20ppm或以上的应用,可使用普通无补偿的晶体振荡器。对于介于±1 至±20ppm 的稳定度,应该考虑温补晶振TCXO 。对于低于±1ppm 的稳定度,应该考虑恒温晶振OCXO。

  2、电源电压: 常用的有1.8V、2.5V、3.3V、5V等,其中3.3V应用最广。

  3、输出: 根据需要采用不同输出。(HCMOS,SINE,TTL,PECL,LVPECL,LVDS,LVHCMOS等)每种输出类型都有它的独特波形特性和用途。应该关注三态或互补输出的要求。对称性、上升和下降时间以及逻辑电平对某些应用来说也要作出规定,根据客户需要我们可以帮助客户选型。

  4、工作温度范围: 工业级标准规定的-40~+85℃这个范围往往只是出于设计者们的习惯,倘若-20℃~+70℃已经够用,那么就不必去追求更宽的温度范围。对于某些特殊场合如航天军用等,对温度有更苛刻的要求。

  5、相位噪声和抖动: 相位噪声和抖动是对同一种现象的两种不同的定量方式,是对短期稳定度的真实度量。振荡器以及其它利用基波或谐波方式的晶体振荡器具有最好的相位噪声性能。采用锁相环合成器产生输出频率的振荡器比采用非锁相环技术的振荡器一般呈现较差的相位噪声性能。但相对的,拥有好的相位噪声和抖动的同时振荡器的设计复杂,体积大,频率低,造价高。实际上相位噪声和抖动是短期频率稳定度的度量,所以一般越高端的晶振,即频稳越好的晶振,这些指标也相应越好。

  6、牵引范围(VCXO):是针对VCXO的参数。 带有压控功能的晶振为(VCXO),即通过调节控制电压改变输出频率。牵引范围为变化频率(增大或减少)与中心频率的比值。此值一般用ppm表示。通常牵引范围大约为100 - 200ppm,取决于VCXO的结构和所选择的晶体。

  7、封装: 与其它电子元件相似,石英振荡器亦采用愈来愈小型的封装。通常,较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵。所以,小型封装往往要在性能、输出选择和频率选择之间作出折衷。

  8、老化率: 随着时间的推移,频率值随着变化的大小,有年老化和日老化两种指标。进口艾博康晶振,ASTX-H11-25.000MHZ-T晶振,3225温补晶振
