EPSON高频振荡器有助于提高各种应用程序的性能
来源:http://yijindz.com 作者:亿金电子 2019年06月13
日本EPSONCRYSTAL开发NS-34R谐振器,和一对低噪声振荡器采用NS-34R,有源晶体振荡器EG-9000GC和EV-9000GB.以满足高速网络以及通信市场需求.
爱普生晶振公司是通过SeikoEpson石英业务的整合而成立的公司和东洋通信设备有限公司于2005年10月.EpsonToyocom紧随其后“3D策略”旨在通过三个设备的扩展来推动水平增长类别-定时设备,传感设备和光学设备-以及垂直增长这些类别中的产品组合.通过这一战略,EpsonToyocom旨在成为领先者公司在石英晶体器件行业,向全球客户销售各种石英晶振,贴片晶振产品用于消费领域的蜂窝电话,以及核心网络系统和汽车等工业领域系统.
近年来,通信市场一直在走向更高频率的运营商和更宽的调制带宽,可以更快地传输大量数据准确.这种趋势的例证是对毫米波无线个人区域网络的研究(WPAN)使用60-GHz频段载波,能够传输1Gbps及更高的传输速度.
Gigahertz系列应用也在其他市场蓬勃发展.正在迅速取得进展应用2.45-GHz微波来合成或分解材料以及汽车的市场市场,应用包括76-GHz毫米波雷达.用于高频率的用途预计将在这些和其他市场中成倍增长.(见图1)

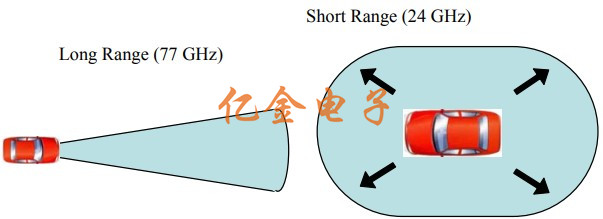

图1 毫米波雷达应用示例
在这些应用中使用频率最高的有源石英晶体振荡器可以实现低相位噪声,低抖动,出色的高速振荡信号启动和低功耗.例如,在毫米波雷达的情况下,如果反射产生高水平的噪声来自非目标物体的波浪,被测物体反射的波浪被系统掩埋噪声,使得难以从被测物体接收反射波.这就是系统的原因最小化来自非目标物体的反射波产生的噪声的配置是理想的(图2).

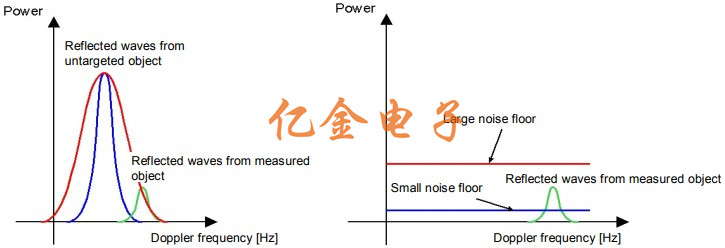

当存在高水平的系统噪声时
来自被测物体的反射波以绿色显示,埋在噪声下方系统的地板.
图2 毫米波雷达的重要特征
图3显示了系统参考信号乘以时的相位噪声模拟结果79GHz使用150MHz,300MHz,600MHz和2.5GHz的石英晶体振荡器频率作为系统参考信号源.
该结果表明,使用高频率系统的参考信号源可以减轻系统噪声并创造一个容易接收被测物体的反射波的环境.该NS-34R晶体SAW谐振器和应用NS-34R的EG-9000GC/EV-9000GB振荡器可以有助于提高各种应用程序的性能.
图3 79GHz时的相位噪声(模拟结果)
注意:当系统的参考信号在PLL振荡器上相乘时,相位VCXO振荡器的噪声特性出现在截止后的偏移频率处LPF的频率.
日本爱普生晶振的计时装置是极其准确,稳定的晶体产品,可作为参考各种设备的信号源.该阵容目前包括频率范围内的产品从千赫兹频段到2.5GHz范围.在千赫范围内,EpsonToyocom提供表晶32.768K,32K等音叉晶体.在高达约100MHz的频率下,EpsonToyocom提供使用厚度剪切的AT石英晶体产品振动.在数百兆赫的范围内,爱普生晶振公司将其AT振动技术应用于提供使用HFF(高频基波)或SAW(表面声波)的晶体产品.
