EPSON晶振最新推出VG7050CDN压控晶振产品详情须知

来源:http://www.yijindz.com 作者:亿金电子 2018年08月11
         VCXO压控晶振是一种电压控制晶体振荡器,其输出频率通过频率控制输入在可变电容元件(例如与负载电容(CL)并联连接的变容二极管)上添加外部控制电压来控制.EPSON晶振最新推出VG7050CDN压控晶振产品详情须知,下面由亿金电子爱普生晶振深圳代理商为大家讲解.
项目 符号 规格说明 条件
输出频率范围 f0 85MHzto170MHz 请联系我们以便获取其它可用频率的相关信息
电源电压 VCC 3.3V±0.165V
储存温度范围 T_stg -55°Cto+125°C 存储作为单个产品
工作温度范围 T_use G:-40°Cto+85°C
H:-40°Cto+105°C

功耗 ICC 30mAMax. CL=15pF
频率稳定度 f_tol ±50×10-6Max. 包括老化10年
绝对频率控制范围*1 APR ±50×10-6Min. VC=1.65V±1.65V
输入电阻 Rin 10MΩMin. DC级别
频率变化极 - 正极 VC=0to3.3V
占空比 SYM 45%to55% 50%VCClevel
H级别输出电压 VOH VCC-0.4VMin.
L级别输出电压 VOL 0.4VMax.
输出负载条件(CMOS) L_CMOS 15pFMax.
H级别输入电压 VIH 70%VCCMin. VIH或OPEN:Enable
L级别输入电压 VIL 30%VCCMax. VIL或GND:Disable
上升时间/下降时间 tr/tf 2nsMax. 20%VCCto80%VCC级别
振荡启动时间 T_str 10msMax. 最小电源电压的t是0

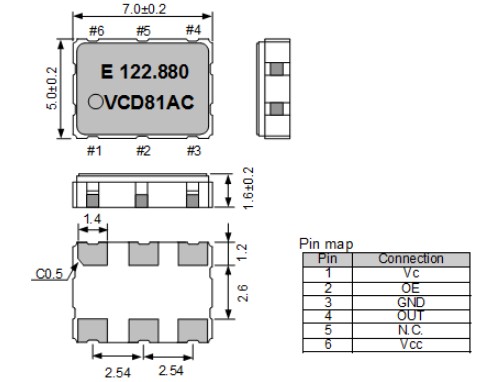

         VG7050CDN压控晶振接触贴片晶振的人一看型号都知道对应的是7.0x5.0mm封装,厚度超薄仅1.6mm,选用6个焊接脚位.自身具有电源电压控制功能,为广大用户提供0.165V~3.3V电压,具有高稳定精度±50×10-6Min.范围.VG7050CDN压控晶振满足各领域不同产品需求提供85M~170宽频率范围,同时接受特殊频率定制.
         爱普生有源晶振VG7050CDN压控晶振具有CMOS输出方式,Output Enable(OE)功能.广泛用于高端智能产品,储存可达-℃~+125℃高温,工作温度-40℃~105℃范围,满足工业级产品,汽车级产品需求.此款压控石英晶体振荡器具有耐高温,抗振性强,起振快等优势之选.爱普生压控晶振被广泛用于汽车系统,无线网络,移动通信,工业机械等领域.
