TAITIEN带侧垫的晶体振荡器型号有哪些
来源:http://yijindz.com 作者:亿金电子 2019年08月23
泰艺电子发展至今已是国际有名的晶振频率元件,不仅为广大用户提供高质量的产品,并且提供各类技术支持.以下所介绍的是泰艺晶振,TAITIEN带侧垫的晶体振荡器型号有哪些?
晶体振荡器上的侧垫,什么是侧垫?
•侧垫是水晶侧面的金属垫振荡器包.垫子通常都很短包的一面.-还有从焊盘延伸的金属垫在包的底部.不考虑这些垫在这种情况下的侧垫.
•侧垫与石英晶体形成电气连接里面空白.
•侧垫用于测量电气按顺序组装后的晶体坯料的特性在发货前进一步确保坯料的质量

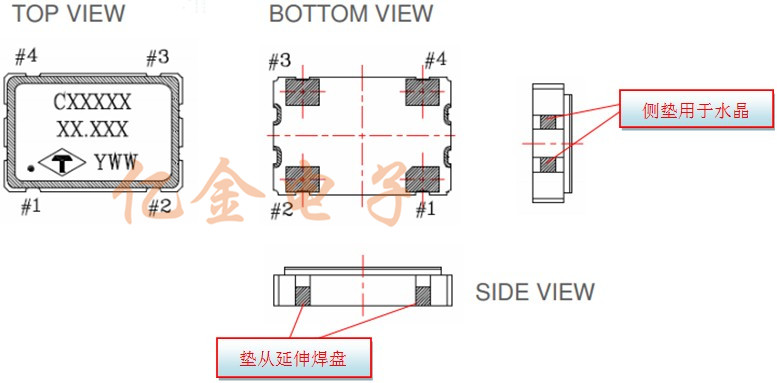

石英贴片晶振的侧垫在哪里? TAITIEN带侧垫的晶体振荡器型号
•OC晶振系列(7.0x5.0mm)
•OV有源晶体振荡器系列(5.0x3.2mm)
•OX/PX晶振系列(3.2x2.5mm)
•OY/PX晶体振荡器系列(3.2x2.5mm)
TAITIEN带侧垫的晶体振荡器图片解析

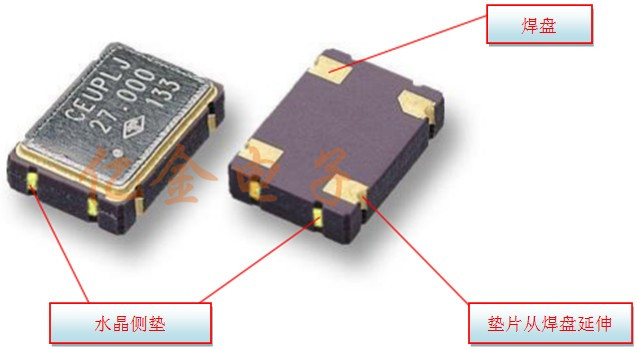

OC有源晶振系列(7.0mmx5.0mm)

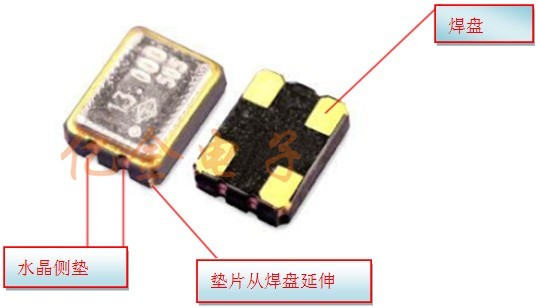

OX/PX石英晶体振荡器系列(3. 2mmx2. 5mm)
选择带侧垫的TAITIEN晶振需注意
•焊接晶体振荡器时板,确保侧垫不是焊盘短路或接触.
•如果侧垫接触到焊接垫如GND或Vdd,它会导致单元不振荡或产生输出不稳定.
亿金电子多年来不断努力发展,并获得泰艺晶振代理权限,为广大用户提供高可靠的石英贴片晶振,包括温补晶振,压控晶体振荡器,OCXO振荡器,各种封装尺寸满足市场需求,亿金电子泰艺晶振原装正品,不仅价格低,交期也很快速,值得信赖.
晶体振荡器上的侧垫,什么是侧垫?
•侧垫是水晶侧面的金属垫振荡器包.垫子通常都很短包的一面.-还有从焊盘延伸的金属垫在包的底部.不考虑这些垫在这种情况下的侧垫.
•侧垫与石英晶体形成电气连接里面空白.
•侧垫用于测量电气按顺序组装后的晶体坯料的特性在发货前进一步确保坯料的质量
石英贴片晶振的侧垫在哪里? TAITIEN带侧垫的晶体振荡器型号
•OC晶振系列(7.0x5.0mm)
•OV有源晶体振荡器系列(5.0x3.2mm)
•OX/PX晶振系列(3.2x2.5mm)
•OY/PX晶体振荡器系列(3.2x2.5mm)
TAITIEN带侧垫的晶体振荡器图片解析
OC有源晶振系列(7.0mmx5.0mm)
•焊接晶体振荡器时板,确保侧垫不是焊盘短路或接触.
•如果侧垫接触到焊接垫如GND或Vdd,它会导致单元不振荡或产生输出不稳定.
亿金电子多年来不断努力发展,并获得泰艺晶振代理权限,为广大用户提供高可靠的石英贴片晶振,包括温补晶振,压控晶体振荡器,OCXO振荡器,各种封装尺寸满足市场需求,亿金电子泰艺晶振原装正品,不仅价格低,交期也很快速,值得信赖.
